2、内鼓式直接制版机
内鼓式制版机的内鼓是向内凹陷的，和字母“C”很相像。印版装载到内鼓的内部

后，卷曲地贴在成像鼓的内壁，通过抽真空设备将其固定在成像位置。
内鼓式制版机使用单束激光在印版上曝光成像，曝光时，激光调节器根据计算机中
图像信息的明暗特征，对激光器光源所产生的连续的光束进行明暗变化的调节。调节后
的激光并不是直接照射在印版上，而是先照射到一组旋转镜上。棱镜将投射来的激光偏

转垂直照射在内鼓的印版上，随着棱镜沿着内部的丝杠自一端向另一端移动，进而完成
整个印版版面的曝光。在曝光过程中，内鼓始终保持不动，通过改变激光束的直径可以
改变印版上的图像分辨率，调整镜子的转速则可以调节曝光时间。内鼓式制版机结构如
图5-2和图5-3所示。

内鼓式制版机对偏转棱镜的转速度有一定的的限制（≤68000转／分），这是因为热
敏CTP印版的成像材料的反应速度较慢，需要的能量较高，这就意味着制版速度将会不可
避免地降低一些。
内鼓式制版机的优点是：

①只有一个光源，因此无激光束间的相互调节；
②光学元件都是一次性的，更换时只需调换激光头；
③扫描速度快，精度高，稳定性好；
④可同时支持多种打孔规格，打孔的设计简便；

⑤版材静止不动，这样使整体结构变得简单。
内鼓式制版机的缺点是：
①不能使用激光二极管；
②光学路径长，使激光到印版的距离变长，对抖动敏感；

③印版曝光后显影复杂。

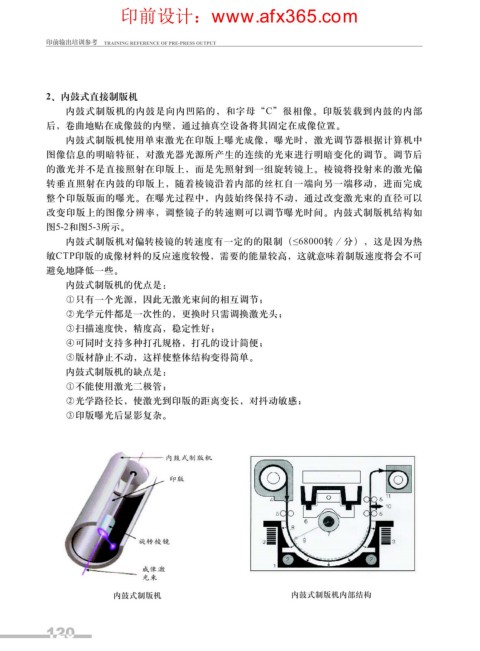

内鼓式制版机 内鼓式制版机内部结构
