印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT

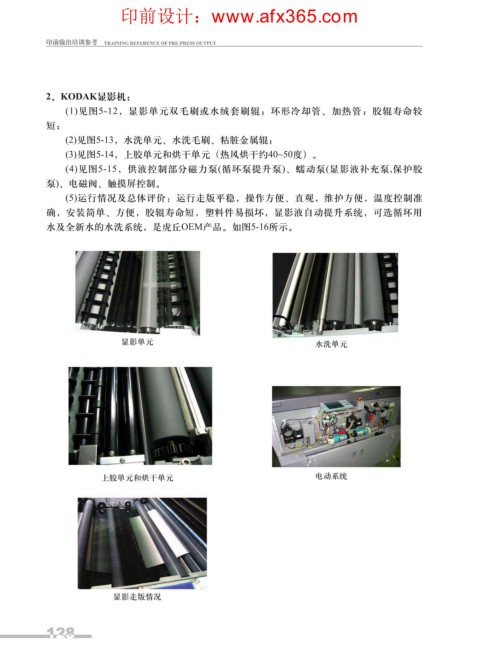

2、KODAK显影机：
(1)见图5-12，显影单元双毛刷或水绒套刷辊；环形冷却管、加热管；胶辊寿命较

短；
(2)见图5-13，水洗单元、水洗毛刷、粘脏金属辊；
(3)见图5-14，上胶单元和烘干单元（热风烘干约40~50度）。
(4)见图5-15，供液控制部分磁力泵(循环泵提升泵)、蠕动泵(显影液补充泵,保护胶

泵)、电磁阀、触摸屏控制。
(5)运行情况及总体评价：运行走版平稳，操作方便、直观，维护方便，温度控制准
确，安装简单、方便，胶辊寿命短，塑料件易损坏，显影液自动提升系统，可选循环用
水及全新水的水洗系统，是虎丘OEM产品。如图5-16所示。

显影单元 水洗单元

上胶单元和烘干单元 电动系统

显影走版情况
