一、印刷基础

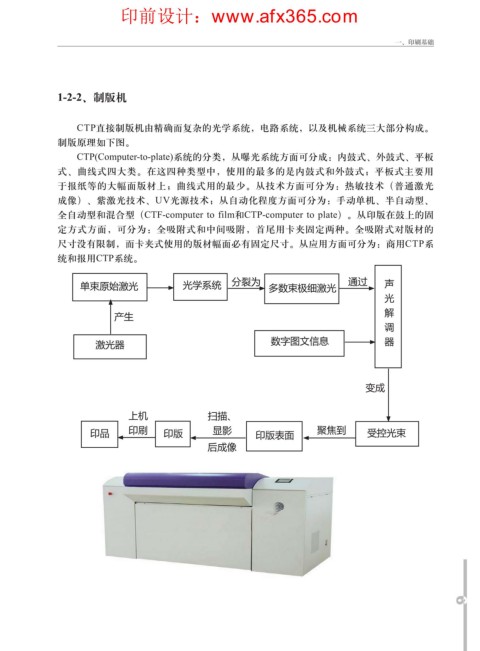

1-2-2、制版机

CTP直接制版机由精确而复杂的光学系统，电路系统，以及机械系统三大部分构成。
制版原理如下图。

CTP(Computer-to-plate)系统的分类，从曝光系统方面可分成：内鼓式、外鼓式、平板
式、曲线式四大类。在这四种类型中，使用的最多的是内鼓式和外鼓式；平板式主要用
于报纸等的大幅面版材上；曲线式用的最少。从技术方面可分为：热敏技术（普通激光
成像）、紫激光技术、UV光源技术；从自动化程度方面可分为：手动单机、半自动型、
全自动型和混合型（CTF-computer to film和CTP-computer to plate）。从印版在鼓上的固

定方式方面，可分为：全吸附式和中间吸附，首尾用卡夹固定两种。全吸附式对版材的
尺寸没有限制，而卡夹式使用的版材幅面必有固定尺寸。从应用方面可分为：商用CTP系
统和报用CTP系统。

单束原始激光 光学系统 分裂为 多数束极细激光 通过 声
光

产生 解
调
激光器 数字图文信息 器

变成

上机 扫描、
印品 印刷 印版 显影 印版表面 聚焦到 受控光束
后成像
