Page 932 - 40天成为资深设计师-936页

附录6：丝网印刷
ιٳཚഠ౵ XXX BGY DPN 页码，12/16

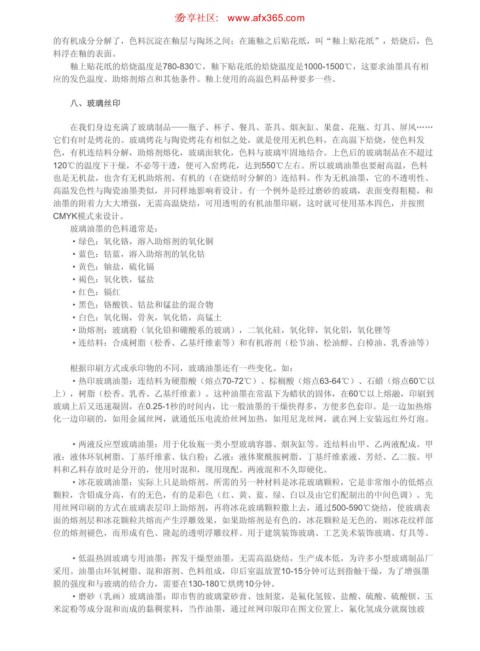

的有机成分分解了，色料沉淀在釉层与陶坯之间；在施釉之后贴花纸，叫“釉上贴花纸”，焙烧后，色
料浮在釉的表面。

釉上贴花纸的焙烧温度是780-830℃，釉下贴花纸的焙烧温度是1000-1500℃，这要求油墨具有相
应的发色温度、助熔剂熔点和其他条件。釉上使用的高温色料品种要多一些。

八、玻璃丝印

在我们身边充满了玻璃制品——瓶子、杯子、餐具、茶具、烟灰缸、果盘、花瓶、灯具、屏风……
它们有时是烤花的。玻璃烤花与陶瓷烤花有相似之处，就是使用无机色料，在高温下焙烧，使色料发
色，有机连结料分解，助熔剂熔化，玻璃面软化，色料与玻璃牢固地结合。上色后的玻璃制品在不超过
120℃的温度下干燥，不必等干透，便可入窑烤花，达到550℃左右。所以玻璃油墨也要耐高温，色料
也是无机盐，也含有无机助熔剂、有机的（在烧结时分解的）连结料。作为无机油墨，它的不透明性、
高温发色性与陶瓷油墨类似，并同样地影响着设计。有一个例外是经过磨砂的玻璃，表面变得粗糙，和
油墨的附着力大大增强，无需高温烧结，可用透明的有机油墨印刷，这时就可使用基本四色，并按照
CMYK模式来设计。
玻璃油墨的色料通常是：
·绿色：氧化铬，溶入助熔剂的氧化铜
·蓝色：钴蓝，溶入助熔剂的氧化钴
·黄色：铀盐，硫化镉
·褐色：氧化铁，锰盐
·红色：镉红
·黑色：铬酸铁、钴盐和锰盐的混合物
·白色：氧化锡，骨灰，氧化锆，高锰土
·助熔剂：玻璃粉（氧化铅和硼酸系的玻璃），二氧化硅，氧化锌，氧化铝，氧化锂等
·连结料：合成树脂（松香、乙基纤维素等）和有机溶剂（松节油、松油醇、白樟油、乳香油等）

根据印刷方式或承印物的不同，玻璃油墨还有一些变化。如：
·热印玻璃油墨：连结料为硬脂酸（熔点70-72℃）、棕榈酸（熔点63-64℃）、石蜡（熔点60℃以
上），树脂（松香、乳香、乙基纤维素）。这种油墨在常温下为蜡状的固体，在60℃以上熔融，印刷到
玻璃上后又迅速凝固，在0.25-1秒的时间内，比一般油墨的干燥快得多，方便多色套印。是一边加热熔
化一边印刷的，如用金属丝网，就通低压电流给丝网加热，如用尼龙丝网，就在网上安装远红外灯泡。

·两液反应型玻璃油墨：用于化妆瓶一类小型玻璃容器、烟灰缸等。连结料由甲、乙两液配成。甲
液：液体环氧树脂、丁基纤维素、钛白粉；乙液：液体聚酰胺树脂、丁基纤维素液、芳烃、乙二胺。甲
料和乙料存放时是分开的，使用时混和，现用现配。两液混和不久即硬化。
·冰花玻璃油墨：实际上只是助熔剂。所需的另一种材料是冰花玻璃颗粒，它是非常细小的低熔点
颗粒，含铅成分高，有的无色，有的是彩色（红、黄、蓝、绿、白以及由它们配制出的中间色调）。先
用丝网印刷的方式在玻璃表层印上助熔剂，再将冰花玻璃颗粒撒上去，通过500-590℃烧结，使玻璃表
面的熔剂层和冰花颗粒共熔而产生浮雕效果，如果助熔剂是有色的，冰花颗粒是无色的，则冰花纹样部
位的熔剂褪色，而形成有色、隆起的透明浮雕纹样。用于建筑装饰玻璃、工艺美术装饰玻璃、灯具等。

·低温热固玻璃专用油墨：挥发干燥型油墨，无需高温烧结，生产成本低，为许多小型玻璃制品厂
采用。油墨由环氧树脂、混和溶剂、色料组成，印后室温放置10-15分钟可达到指触干燥，为了增强墨
膜的强度和与玻璃的结合力，需要在130-180℃烘烤10分钟。
·磨砂（乳画）玻璃油墨：即市售的玻璃蒙砂膏、蚀刻浆，是氟化氢铵、盐酸、硫酸、硫酸钡、玉
米淀粉等成分混和而成的黏稠浆料，当作油墨，通过丝网印版印在图文位置上，氟化氢成分就腐蚀玻

https://www.antssoft.com/f6.htm 2009-5-9
