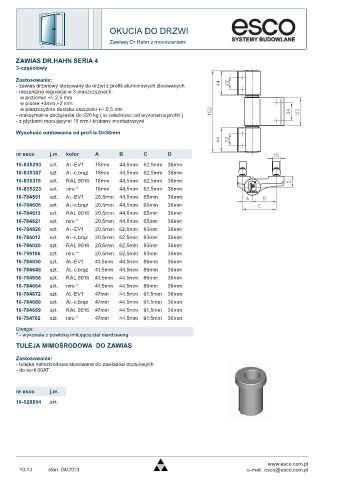

Page 36 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 4
3-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 220 kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi
Wysokość odstawania od profila D=36mm

nr esco j.m. kolor A B C D
10-835293 szt. Al.-EV1 18mm 44,5mm 62,5mm 36mm
10-835307 szt. Al.-c.brąz 18mm 44,5mm 62,5mm 36mm
10-835315 szt. RAL 9016 18mm 44,5mm 62,5mm 36mm
10-835323 szt. niro * 18mm 44,5mm 62,5mm 36mm
10-784591 szt. Al.-EV1 20,5mm 44,5mm 65mm 36mm
10-784605 szt. Al.-c.brąz 20,5mm 44,5mm 65mm 36mm
10-784613 szt. RAL 9016 20,5mm 44,5mm 65mm 36mm
10-784621 szt. niro * 20,5mm 44,5mm 65mm 36mm
10-784826 szt. Al.-EV1 20,5mm 62,5mm 83mm 36mm
10-786012 szt. Al.-c.brąz 20,5mm 62,5mm 83mm 36mm
10-786020 szt. RAL 9016 20,5mm 62,5mm 83mm 36mm
10-799106 szt. niro * 20,5mm 62,5mm 83mm 36mm
10-784630 szt. Al.-EV1 41,5mm 44,5mm 86mm 36mm
10-784648 szt. Al.-c.brąz 41,5mm 44,5mm 86mm 36mm
10-784656 szt. RAL 9016 41,5mm 44,5mm 86mm 36mm
10-784664 szt. niro * 41,5mm 44,5mm 86mm 36mm
10-784672 szt. Al.-EV1 47mm 44,5mm 91,5mm 36mm
10-784680 szt. Al.-c.brąz 47mm 44,5mm 91,5mm 36mm
10-784699 szt. RAL 9016 47mm 44,5mm 91,5mm 36mm
10-784702 szt. niro * 47mm 44,5mm 91,5mm 36mm
Uwaga:
* - wykonaie z powłoką imitującą stal nierdzewną
TULEJA MIMOŚRODOWA DO ZAWIAS

Zastosowanie:
- tulejka mimośrodowa stosowana do zawiasów drzwiowych
- do serii 60AT

nr esco j.m.
10-528854 szt.
