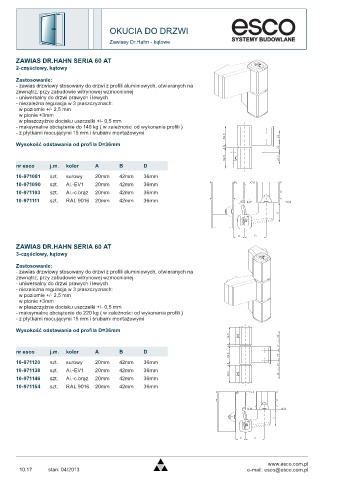

P. 40
OKUCIA DO DRZWI
Zawiasy Dr.Hahn - kątowe
ZAWIAS DR.HAHN SERIA 60 AT
2-częściowy, kątowy
Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych, otwieranych na
zewnątrz, przy zabudowie witrynowej wzmocnionej
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 140 kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi
Wysokość odstawania od profila D=36mm
nr esco j.m. kolor A B D
10-971081 szt. surowy 20mm 42mm 36mm
10-971090 szt. Al.-EV1 20mm 42mm 36mm
10-971103 szt. Al.-c.brąz 20mm 42mm 36mm
10-971111 szt. RAL 9016 20mm 42mm 36mm
ZAWIAS DR.HAHN SERIA 60 AT
3-częściowy, kątowy
Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych, otwieranych na
zewnątrz, przy zabudowie witrynowej wzmocnionej
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 220 kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi
Wysokość odstawania od profila D=36mm
nr esco j.m. kolor A B D
10-971120 szt. surowy 20mm 42mm 36mm
10-971138 szt. Al.-EV1 20mm 42mm 36mm
10-971146 szt. Al.-c.brąz 20mm 42mm 36mm
10-971154 szt. RAL 9016 20mm 42mm 36mm
