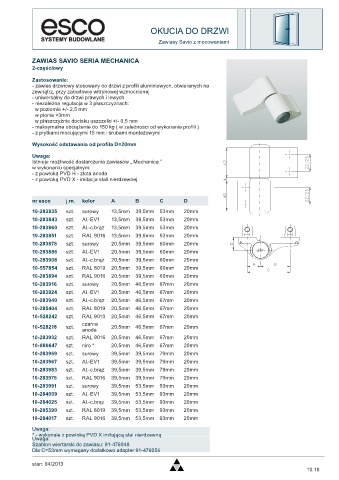

Page 43 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zawiasy Savio z mocowaniami

ZAWIAS SAVIO SERIA MECHANICA
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych, otwieranych na
zewnątrz, przy zabudowie witrynowej wzmocnionej
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 150 kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi

Wysokość odstawania od profila D=20mm
Uwaga:
Istnieje możliwość dostarczenia zawiasów „ Mechanica ”
w wykonaniu specjalnym:
- z powłoką PVD H - złota anoda
- z powłoką PVD X - imitacja stali nierdzewnej

nr esco j.m. kolor A B C D

10-283835 szt. surowy 13,5mm 39,5mm 53mm 20mm
10-283843 szt. Al.-EV1 13,5mm 39,5mm 53mm 20mm
10-283860 szt. Al.-c.brąz 13,5mm 39,5mm 53mm 20mm
10-283851 szt. RAL 9016 13,5mm 39,5mm 53mm 20mm
10-283878 szt. surowy 20,5mm 39,5mm 60mm 20mm
10-283886 szt. Al.-EV1 20,5mm 39,5mm 60mm 20mm
10-283908 szt. Al.-c.brąz 20,5mm 39,5mm 60mm 20mm
10-557854 szt. RAL 8019 20,5mm 39,5mm 60mm 20mm
10-283894 szt. RAL 9016 20,5mm 39,5mm 60mm 20mm
10-283916 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-283924 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-283940 szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm
10-285404 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-528242 szt. RAL 9010 20,5mm 46,5mm 67mm 20mm
czarna
10-528218 szt. 20,5mm 46,5mm 67mm 20mm
anoda
10-283932 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm
10-880647 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-283959 szt. surowy 39,5mm 39,5mm 79mm 20mm
10-283967 szt. Al.-EV1 39,5mm 39,5mm 79mm 20mm
10-283983 szt. Al.-c.brąz 39,5mm 39,5mm 79mm 20mm
10-283975 szt. RAL 9016 39,5mm 39,5mm 79mm 20mm
10-283991 szt. surowy 39,5mm 53,5mm 93mm 20mm
10-284009 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-284025 szt. Al.-c.brąz 39,5mm 53,5mm 93mm 20mm
10-285390 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
10-284017 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm
Uwaga:
* - wykonaie z powłoką PVD X imitującą stal nierdzewną
Uwaga:
Szablon wiertarski do zawiasu: 91-476048
Dla C=53mm wymagany dodatkowo adapter 91-476056

stan: 04/2013
