Siłowniki łańcuchowe

24V - KM 40 EN VH tandem

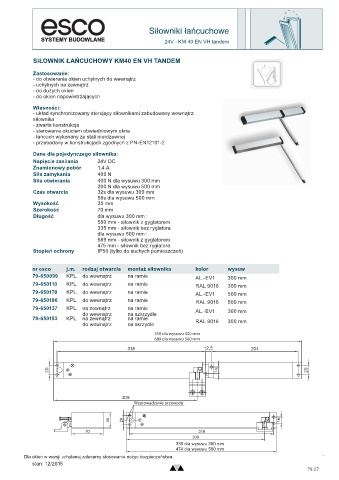

SIŁOWNIK ŁAŃCUCHOWY KM40 EN VH TANDEM

Zastosowanie:
- do otwierania okien uchylnych do wewnątrz
- uchylnych na zewnątrz
- do dużych okien
- do okien napowietrzających
Własności:
- układ synchronizowany sterujący siłownikami zabudowany wewnątrz
siłownika
- zwarta konstrukcja
- sterowanie okuciem obwiedniowym okna
- łańcuch wykonany ze stali nierdzewnej
- przebadany w konstrukcjach zgodnych z PN-EN12101-2
Dane dla pojedynczego siłownika:
Napięcie zasilania 24V DC
Znamionowy pobór 1,4 A
Siła zamykania 400 N
Siła otwierania 400 N dla wysuwu 300 mm
200 N dla wysuwu 500 mm
Czas otwarcia 32s dla wysuwu 300 mm
58s dla wysuwu 500 mm
Wysokość 35 mm
Szerokość 70 mm
Długość dla wysuwu 300 mm :
550 mm - siłownik z gyglatorem
335 mm - siłownik bez ryglatora
dla wysuwu 500 mm :
689 mm - siłownik z gyglatorem
475 mm - siłownik bez ryglatora
Stopień ochrony IP50 (tylko do suchych pomieszczeń)

nr esco j.m. rodzaj otwarcia montaż siłownika kolor wysuw
79-650099 KPL. do wewnątrz na ramie AL.-EV1 300 mm
79-650110 KPL. do wewnątrz na ramie
RAL 9016 300 mm
79-650170 KPL. do wewnątrz na ramie
AL.-EV1 500 mm
79-650196 KPL. do wewnątrz na ramie RAL 9016 500 mm
79-650137 KPL. na zewnątrz na ramie AL.-EV1 300 mm
do wewnątrz na szkrzydle
79-650153 KPL. na zewnątrz na ramie RAL 9016 300 mm
do wewnątrz na skrzydle

Dla okien w wersji uchylanej zalecamy stosowanie nożyc bezpieczeństwa.
stan: 12/2015
79.17
