Siłowniki łańcuchowe

24V - KM 40 EN VH

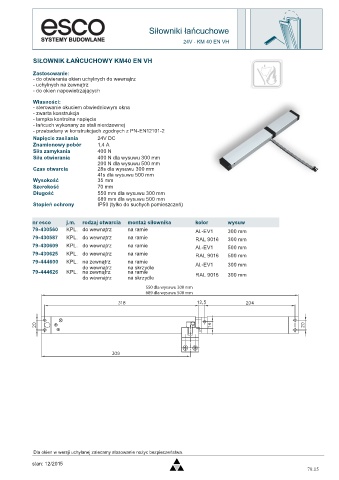

SIŁOWNIK ŁAŃCUCHOWY KM40 EN VH

Zastosowanie:
- do otwierania okien uchylnych do wewnątrz
- uchylnych na zewnątrz
- do okien napowietrzających

Własności:
- sterowanie okuciem obwiedniowym okna
- zwarta konstrukcja
- lampka kontrolna napięcia
- łańcuch wykonany ze stali nierdzewnej
- przebadany w konstrukcjach zgodnych z PN-EN12101-2
Napięcie zasilania 24V DC
Znamionowy pobór 1,4 A
Siła zamykania 400 N
Siła otwierania 400 N dla wysuwu 300 mm
200 N dla wysuwu 500 mm
Czas otwarcia 28s dla wysuwu 300 mm
41s dla wysuwu 500 mm
Wysokość 35 mm
Szerokość 70 mm
Długość 550 mm dla wysuwu 300 mm
689 mm dla wysuwu 500 mm
Stopień ochrony IP50 (tylko do suchych pomieszczeń)

nr esco j.m. rodzaj otwarcia montaż siłownika kolor wysuw
79-430560 KPL. do wewnątrz na ramie Al.-EV1 300 mm
79-430587 KPL. do wewnątrz na ramie RAL 9016 300 mm
79-430609 KPL. do wewnątrz na ramie Al.-EV1 500 mm
79-430625 KPL. do wewnątrz na ramie RAL 9016 500 mm
79-444600 KPL. na zewnątrz na ramie Al.-EV1 300 mm
do wewnątrz na skrzydle
79-444626 KPL. na zewnątrz na ramie RAL 9016 300 mm
do wewnątrz na skrzydle

Dla okien w wersji uchylanej zalecamy stosowanie nożyc bezpieczeństwa.
stan: 12/2015
79.15
