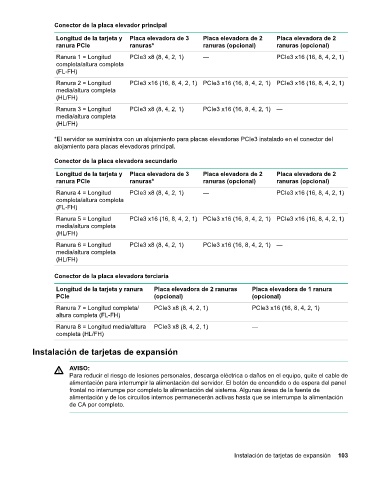

Page 103 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

Conector de la placa elevador principal

Longitud de la tarjeta y Placa elevadora de 3 Placa elevadora de 2 Placa elevadora de 2
ranura PCIe ranuras* ranuras (opcional) ranuras (opcional)
Ranura 1 = Longitud PCIe3 x8 (8, 4, 2, 1) — PCIe3 x16 (16, 8, 4, 2, 1)
completa/altura completa
(FL-FH)
Ranura 2 = Longitud PCIe3 x16 (16, 8, 4, 2, 1) PCIe3 x16 (16, 8, 4, 2, 1) PCIe3 x16 (16, 8, 4, 2, 1)
media/altura completa
(HL/FH)

Ranura 3 = Longitud PCIe3 x8 (8, 4, 2, 1) PCIe3 x16 (16, 8, 4, 2, 1) —
media/altura completa
(HL/FH)

*El servidor se suministra con un alojamiento para placas elevadoras PCIe3 instalado en el conector del
alojamiento para placas elevadoras principal.
Conector de la placa elevadora secundario

Longitud de la tarjeta y Placa elevadora de 3 Placa elevadora de 2 Placa elevadora de 2
ranura PCIe ranuras* ranuras (opcional) ranuras (opcional)
Ranura 4 = Longitud PCIe3 x8 (8, 4, 2, 1) — PCIe3 x16 (16, 8, 4, 2, 1)
completa/altura completa
(FL-FH)
Ranura 5 = Longitud PCIe3 x16 (16, 8, 4, 2, 1) PCIe3 x16 (16, 8, 4, 2, 1) PCIe3 x16 (16, 8, 4, 2, 1)
media/altura completa
(HL/FH)

Ranura 6 = Longitud PCIe3 x8 (8, 4, 2, 1) PCIe3 x16 (16, 8, 4, 2, 1) —
media/altura completa
(HL/FH)

Conector de la placa elevadora terciaria

Longitud de la tarjeta y ranura Placa elevadora de 2 ranuras Placa elevadora de 1 ranura
PCIe (opcional) (opcional)

Ranura 7 = Longitud completa/ PCIe3 x8 (8, 4, 2, 1) PCIe3 x16 (16, 8, 4, 2, 1)
altura completa (FL-FH)

Ranura 8 = Longitud media/altura PCIe3 x8 (8, 4, 2, 1) —
completa (HL/FH)

Instalación de tarjetas de expansión

AVISO:
Para reducir el riesgo de lesiones personales, descarga eléctrica o daños en el equipo, quite el cable de
alimentación para interrumpir la alimentación del servidor. El botón de encendido o de espera del panel
frontal no interrumpe por completo la alimentación del sistema. Algunas áreas de la fuente de
alimentación y de los circuitos internos permanecerán activas hasta que se interrumpa la alimentación
de CA por completo.
