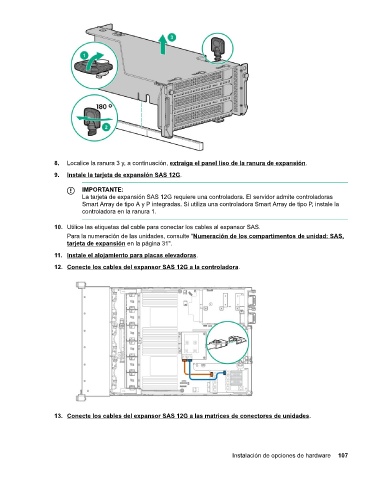

Page 107 - Guía de usuario del servidor HPE ProLiant DL380 Gen10

8. Localice la ranura 3 y, a continuación, extraiga el panel liso de la ranura de expansión.
9. Instale la tarjeta de expansión SAS 12G.

IMPORTANTE:
La tarjeta de expansión SAS 12G requiere una controladora. El servidor admite controladoras
Smart Array de tipo A y P integradas. Si utiliza una controladora Smart Array de tipo P, instale la
controladora en la ranura 1.

10. Utilice las etiquetas del cable para conectar los cables al expansor SAS.
Para la numeración de las unidades, consulte "Numeración de los compartimentos de unidad: SAS,
tarjeta de expansión en la página 31".
11. Instale el alojamiento para placas elevadoras.
12. Conecte los cables del expansor SAS 12G a la controladora.

13. Conecte los cables del expansor SAS 12G a las matrices de conectores de unidades.

Instalación de opciones de hardware 107
