Bahagian B

Jawab semua soalan.

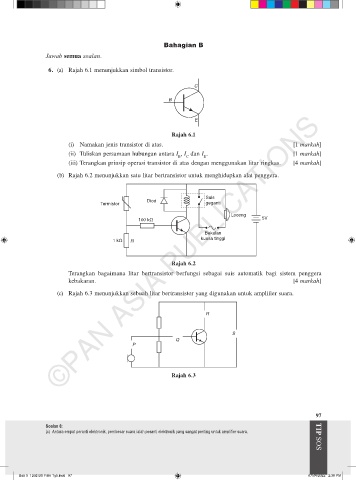

6. (a) Rajah 6.1 menunjukkan simbol transistor.

C

B

©PAN ASIA PUBLICATIONS
E

Rajah 6.1
(i) Namakan jenis transistor di atas. [1 markah]
(ii) Tuliskan persamaan hubungan antara I , I dan I . [1 markah]
B C E
(iii) Terangkan prinsip operasi transistor di atas dengan menggunakan litar ringkas. [4 markah]

(b) Rajah 6.2 menunjukkan satu litar bertransistor untuk menghidupkan alat penggera.

Suis
Diod
Termistor geganti
Loceng
100 kΩ 5V
Bekalan
kuasa tinggi
1 kΩ R

Rajah 6.2
Terangkan bagaimana litar bertransistor berfungsi sebagai suis automatik bagi sistem penggera
kebakaran. [4 markah]

(c) Rajah 6.3 menunjukkan sebuah litar bertransistor yang digunakan untuk amplifier suara.

R

S
Q
P

Rajah 6.3

97
Soalan 6:
(c) Antara empat peranti elektronik, pembesar suara ialah peranti elektronik yang sangat penting untuk amplifier suara. TIP SOS
