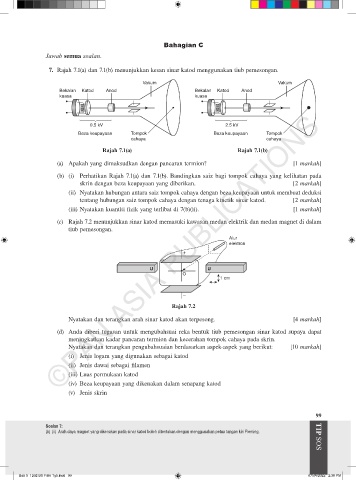

Page 13 - 1202 Bank Soalan Fizik Tingkatan 5

Bahagian C

Jawab semua soalan.

7. Rajah 7.1(a) dan 7.1(b) menunjukkan kesan sinar katod menggunakan tiub pemesongan.

Vakum Vakum
Bekalan Katod Anod Bekalan Katod Anod
kuasa kuasa

©PAN ASIA PUBLICATIONS
0.5 kV 2.5 kV
Beza keupayaan Tompok Beza keupayaan Tompok
cahaya cahaya

Rajah 7.1(a) Rajah 7.1(b)

(a) Apakah yang dimaksudkan dengan pancaran termion? [1 markah]

(b) (i) Perhatikan Rajah 7.1(a) dan 7.1(b). Bandingkan saiz bagi tompok cahaya yang kelihatan pada
skrin dengan beza keupayaan yang diberikan. [2 markah]
(ii) Nyatakan hubungan antara saiz tompok cahaya dengan beza keupayaan untuk membuat deduksi
tentang hubungan saiz tompok cahaya dengan tenaga kinetik sinar katod. [2 markah]
(iii) Nyatakan kuantiti fizik yang terlibat di 7(b)(ii). [1 markah]

(c) Rajah 7.2 menunjukkan sinar katod memasuki kawasan medan elektrik dan medan magnet di dalam
tiub pemesongan.
Alur
elektron
+

U U
O
1 cm

–
Rajah 7.2

Nyatakan dan terangkan arah sinar katod akan terpesong. [4 markah]

(d) Anda diberi tugasan untuk mengubahsuai reka bentuk tiub pemesongan sinar katod supaya dapat
meningkatkan kadar pancaran termion dan kecerahan tompok cahaya pada skrin.
Nyatakan dan terangkan pengubahsuaian berdasarkan aspek-aspek yang berikut: [10 markah]
(i) Jenis logam yang digunakan sebagai katod
(ii) Jenis dawai sebagai filamen
(iii) Luas permukaan katod
(iv) Beza keupayaan yang dikenakan dalam senapang katod
(v) Jenis skrin

99
Soalan 7:
(b) (ii) Arah daya magnet yang dikenakan pada sinar katod boleh ditentukan dengan menggunakan petua tangan kiri Fleming. TIP SOS
