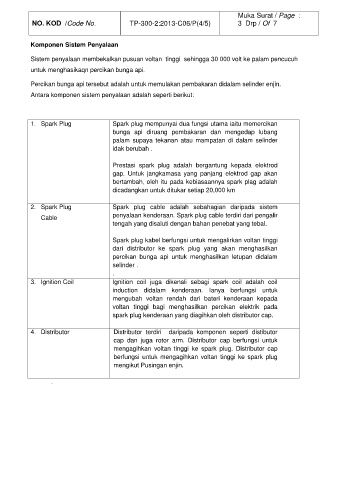

Muka Surat / Page :
NO. KOD /Code No. TP-300-2:2013-C06/P(4/5) 3 Drp / Of 7

Komponen Sistem Penyalaan

Sistem penyalaan membekalkan pusuan voltan tinggi sehingga 30 000 volt ke palam pencucuh
untuk menghasikaqn percikan bunga api.

Percikan bunga api tersebut adalah untuk memulakan pembakaran didalam selinder enjin.
Antara komponen sistem penyalaan adalah seperti berikut:

1. Spark Plug Spark plug mempunyai dua fungsi utama iaitu memercikan
bunga api diruang pembakaran dan mengedap lubang
palam supaya tekanan atau mampatan di dalam selinder
idak berubah .

Prestasi spark plug adalah bergantung kepada elektrod
gap. Untuk jangkamasa yang panjang elektrod gap akan
bertambah, oleh itu pada kebiasaannya spark plag adalah
dicadangkan untuk ditukar setiap 20,000 km

2. Spark Plug Spark plug cable adalah sebahagian daripada sistem
Cable penyalaan kenderaan. Spark plug cable terdiri dari pengalir
tengah yang disaluti dengan bahan penebat yang tebal.

Spark plug kabel berfungsi untuk mengalirkan voltan tinggi
dari distributor ke spark plug yang akan menghasilkan
percikan bunga api untuk menghasilkan letupan didalam
selinder .
.
3. Ignition Coil Ignition coil juga dikenali sebagi spark coil adalah coil
induction didalam kenderaan. Ianya berfungsi untuk
mengubah voltan rendah dari bateri kenderaan kepada
voltan tinggi bagi menghasilkan percikan elektrik pada
spark plug kenderaan yang diagihkan oleh distributor cap.

4. Distributor Distributor terdiri daripada komponen seperti distibutor
cap dan juga rotor arm. Distributor cap berfungsi untuk
mengagihkan voltan tinggi ke spark plug. Distributor cap
berfungsi untuk mengagihkan voltan tinggi ke spark plug
mengikut Pusingan enjin.

.
