NO. KOD  / Code No.                TP-300-2:2013-C06/P(3/5)              MukaSurat / Page:

                                                                                     9 Drp / Of 10

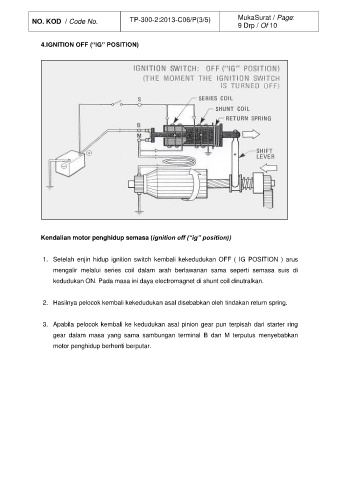

               4.IGNITION OFF (“IG” POSITION)





































               Kendalian motor penghidup semasa (ignition off (“ig” position))


                1.  Setelah  enjin  hidup  ignition  switch  kembali  kekedudukan  OFF  (  IG  POSITION  )  arus
                    mengalir  melalui  series  coil  dalam  arah  berlawanan  sama  seperti  semasa  suis  di

                    kedudukan ON. Pada masa ini daya electromagnet di shunt coil dinutralkan.


                2.  Hasilnya pelocok kembali kekedudukan asal disebabkan oleh tindakan return spring.

                3.  Apabila pelocok kembali ke kedudukan asal pinion gear pun terpisah dari starter ring

                    gear  dalam  masa  yang  sama  sambungan  terminal  B  dan  M  terputus  menyebabkan
                    motor penghidup berhenti berputar.
