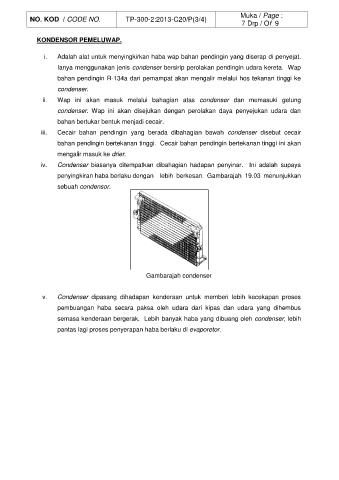

NO. KOD / CODE NO. TP-300-2:2013-C20/P(3/4) Muka / Page :
7 Drp / Of 9
KONDENSOR PEMELUWAP.
i. Adalah alat untuk menyingkirkan haba wap bahan pendingin yang diserap di penyejat.
Ianya menggunakan jenis condenser bersirip perolakan pendingin udara kereta. Wap
bahan pendingin R-134a dari pemampat akan mengalir melalui hos tekanan tinggi ke
condenser.
ii. Wap ini akan masuk melalui bahagian atas condenser dan memasuki gelung
condenser. Wap ini akan disejukan dengan perolakan daya penyejukan udara dan
bahan bertukar bentuk menjadi cecair.
iii. Cecair bahan pendingin yang berada dibahagian bawah condenser disebut cecair
bahan pendingin bertekanan tinggi. Cecair bahan pendingin bertekanan tinggi ini akan
mengalir masuk ke drier.
iv. Condenser biasanya ditempatkan dibahagian hadapan penyinar. Ini adalah supaya
penyingkiran haba berlaku dengan lebih berkesan. Gambarajah 19.03 menunjukkan
sebuah condensor.
Gambarajah condenser
v. Condenser dipasang dihadapan kenderaan untuk memberi lebih kecekapan proses
pembuangan haba secara paksa oleh udara dari kipas dan udara yang dihembus
semasa kenderaan bergerak. Lebih banyak haba yang dibuang oleh condenser, lebih
pantas lagi proses penyerapan haba berlaku di evaporetor.
