Сухи самоносещи се кабелни глави за монтаж на открито OHVT
за напрежение до 145 kV

Главни конструктивни елементи
Полимерен изолатор (3) с вграден мулти-контактен електрод е допрян до
опорната структура през базовата пластина (6) и опорния изолатор (7).
1
Конектор с динамометрични болтове с многоточково откъсване (2) се монтира
върху жилото. Обувките са подходящи за многожични и плътни алуминиеви и
медни жила. За монтажа на обувките не се изискват специални инструменти.
Силиконовият конус “стрес-контрол” (4) осигурява контрол на електрическото
поле и лесно се монтира без специални инструменти, благодарение на високата
си елестичност.
Метален пружинен пръстен (5) притиска стрес-конуса в специално оформена
част от изолационното тяло, като осигурява равномерно разпределение на
натиска на контактните повърхности и електрически стабилна вътрешна
повърхност.
Обслужването на кабела отвън става през системата от уплътнения (8).
Тази система допълнително защитава кабела.

2

3
4

5

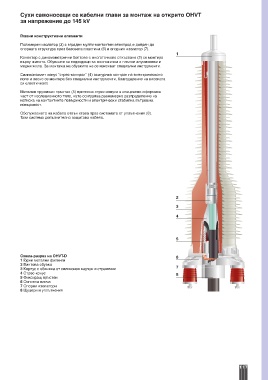

Схема-разрез на OHVT-D 6
1 Горни метални фитинги
2 Винтова обувка
3 Корпус с обвивка от силиконов каучук и стрехички 7
4 Стрес-конус 8
5 Фиксиращ пръстен
6 Основна плоча
7 Опорни изолатори
8 Щуцери и уплътнения
