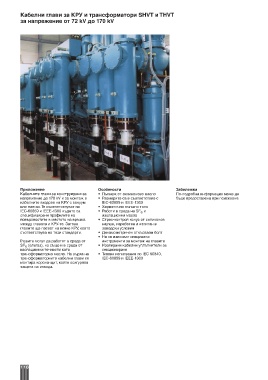

Кабелни глави за КРУ и трансформатори SHVT и THVT
за напрежение от 72 kV до 170 kV

Приложение Особености Забележка
Кабелните глави са конструирани за • Пълнеж от силиконово масло По-подробна информация може да
напрежение до 170 kV и за монтаж в • Размерите са в съответствие с бъде предоставена при поискване.
кабелните входове на КРУ с вакуум IEC-60859 и IEEE-1300
или елегаз. Те съответствуват на • Херметично външно тяло
IEC-60859 и IEEE-1300 където са • Работи в среда на SF и
6
специфицирани профилите на изолационни масла
повърхностите в мястото на връзка • Стрес-контрол конус от силиконов
между главата и КРУ-то. Затова каучук, изработен и изпитан в
главите ще пасват на всяко КРУ, което заводски условия
съответствува на тези стандарти. • Динамометричен откъсваем болт
• Не се изискват специални
Главите могат да работят в среда от инструменти за монтаж на главите
SF (елегаз), но също и в среда от • Изолирани кабелни уплътнители за
6
изолационни течности като секциониране
трансформаторно масло. На върха на • Типови изпитвания по IEC 60840,
трансформаторните кабелни глави се IEC-60859 и IEEE-1300
монтира корона-щит, който осигурява
защита на извода.
