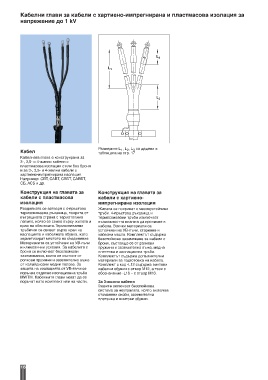

Кабелни глави за кабели с хартиено-импрегнирана и пластмасова изолация за
напрежение до 1 kV

L 2

L 1

L 3

Размерите L , L , L са дадени в
1
2
3
Кабел таблицата на стр. 17
Кабелната глава е конструирана за
3-, 3,5- и 4-жилни кабели с
пластмасова изолация с или без броня
и за 3-, 3,5- и 4-жилни кабели с
хартиено-импрегнирана изолация.
Например: СВТ, САВТ, СВБТ, САВБТ,
СБ, АСБ и др.
Конструкция на главата за Конструкция на главата за
кабели с пластмасова кабели с хартиено-
изолация импрегнирана изолация
Разделката се затваря с 4-пръстова Жилата се покриват с маслоустойчиви
термосвиваема ръкавица, покрита от тръби. 4-пръстова ръкавица и
вътрешната страна с термотопимо термосвиваеми тръби изключват
лепило, която се свива върху жилата и възможността влагата да проникне в
края на обвивката. Термосвиваеми кабела. Всички материали са
тръбички се свиват върху края на устойчиви на УВ-лъчи, стареене и
изолацията и кабелната обувка, като кабелни масла. Комплектът съдържа
херметизират мястото на съединение. безспойково заземяване за кабели с
Материалите са устойчиви на УВ-лъчи броня, състоящо се от ролкови
и климатични условия. За кабелите с пружини и заземително въже, медна
броня се включват безспойкови плетенка и изолационна тръба.
заземявания, които се състоят от Комплектът съдържа допълнителни
ролкови пружини и заземително въже материали за подготовка на кабела.
от калайдисани медни телове. За Комплект с код -L12 съдържа винтови
защита на изолацията от УВ-лъчи се кабелни обувки с отвор М12, а този с
поръчва отделно изолационна тръба обозначение -L16 – с отвор М16.
MWTM. Кабелните глави могат да се
поръчат като комплект или на части. За 3-жилни кабели
Главите включват безспойкова
система за неутралата, която включва
стоманени скоби, заземителна
плетенка и винтови обувки.

1 6
