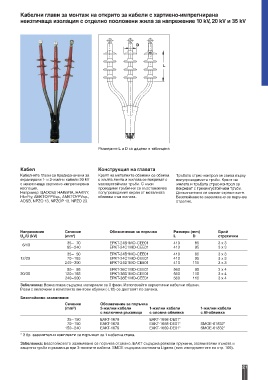

Кабелни глави за монтаж на открито за кабели с хартиено-импрегнирана
неизтичаща изолация с отделно пооловени жила за напрежение 10 kV, 20 kV и 35 kV

D

L

Размерите L и D са дадени в таблицата

Кабел Конструкция на главата
Кабелните глави са предназначени за Краят на металните обвивки се обвива Тръбата стрес-контрол се свива върху
екранирани 1- и 3-жилни кабели 20 kV с жълта лента и жилата се покриват с полупроводимите тръби. Краят на
с неизтичаща хартиено-импрегнирана маслоустойчиви тръби. С къси жилата и тръбата стрес-контрол се
изолация. проводими тръбички се възстановява покриват с трекингустойчиви тръби.
Например: ЦАОСБУ, HAKnFtA, HAKNY, полупроводимия екран от металната Допълнително се свиват стрехичките.
HknFty, AMKTQYPVsp., AMKTOYPVsp., обвивка към жилата. Безспойковото заземяване се поръчва
AOSB, NPZO 13, NPZOP 13, NPZO 23. отделно.

Напрежение Сечение Обозначение за поръчка Размери (mm) Брой
2
U /U (kV) (mm ) L D стрехички
o
35– 70 EPKT-24B1MO-CEE01 410 85 3 x 3
6/10
95–240 EPKT-24C1MO-CEE01 410 95 3 x 3
35– 50 EPKT-24B1MO-CEE01 410 85 3 x 3
12/20 70–185 EPKT-24C1MO-CEE01 410 95 3 x 3
240–300 EPKT-24D1MO-CEE01 410 115 3 x 3
50– 95 EPKT-36C1MO-CEE01 560 95 3 x 4
20/35 120–185 EPKT-36D1MO-CEE01 560 115 3 x 4
240–500 EPKT-36E1MO-CEE01 560 115 3 x 4
Забележка: Всяка глава съдържа материали за 3 фази. Използвайте херметични кабелни обувки.
Глави с включени в комплекта винтови обувки (-L12) се доставят по заявка.
Безспойково заземяване
Сечение Обозначение за поръчка
(mm²) 3-жилни кабели 1-жилни кабели 1-жилни кабели
с включена ръкавица с оловна обвивка с Al-обвивка
35–150 EAKT-1678 EAKT-1668-DE01*
70–150 EAKT-1678 EAKT-1668-DE01* SMOE-61832*
150–240 EAKT-1679 EAKT-1669-DE01* SMOE-61832*
* 3 бр. заземителни комплекти се поръчват за 1 кабелна глава.

Забележка: Безспойковото заземяване се поръчва отделно. EAKT съдържа ролкови пружини, заземителни въжета и
защитни тръби и ръкавица при 3-жилните кабели. SMOE съдържа системата Ligarex (виж инструментите на стр. 109).
