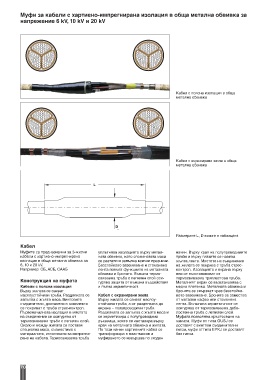

Муфи за кабели с хартиено-импрегнирана изолация в обща метална обвивка за
напрежение 6 kV, 10 kV и 20 kV

Кабел с поясна изолация в обща
метална обвивка

Кабел с екранирани жила в обща
метална обвивка

L

D

Размерите L, D вижте в таблицата

Кабел
Муфите са предназначни за 3-жилни уплътнява изолацията върху метал - начин. Върху края на полупроводимите
кабели с хартиено-импрегнирана ната обвивка, като споменатата маса тръби и върху гилзите се навива
изолация в обща метална обвивка за се разтапя и запълва всички празнини. жълта лента. Мястото на съединение
6, 10 и 20 kV. Безспойково заземяване и стоманена на жилата се покрива с тръба стрес-
Например: СБ, АСБ, СААБ лента поемат функциите на металната контрол. Изолацията и екрана върху
обвивка и бронята. Външна термо - нея се възстановяват от
свиваема тръба с лепилен слой оси - термосвиваема трипластова тръба.
Конструкция на муфата гурява защита от външни въздействия Металният екран се възстановява с
Кабели с поясна изолация и пълна херметичност. медна плетенка. Металната обвивка и
Върху жилата се свиват бронята се свързват чрез безспойко -
маслоустойчиви тръби. Разделката се Кабел с екранирани жила вото заземяване. Бронята се замества
запълва с жълта маса. Винтовите Върху жилата се свиват маслоу - от метален кафез или стоманена
съединители, доставени в комплекта стойчиви тръби, а от разделката до лента. Външната херметичност се
се покриват с тръба стрес-контрол. екрана – полупроводими тръби. осигурява от термосвиваема дебе -
Първоначалната изолация в мястото Разделката се запълва с жълта маса и лостенна тръба с лепилен слой.
на съединение се осигурява от се херметизира с полупроводима Муфата позволява кръстосване на
термосвиваеми тръби с лепилен слой. ръкавица, която се инсталира върху жилата. Муфи от типа GUSJ се
Около и между жилата се поставя края на металната обвивка и жилата. доставят с винтови съединителни
специална маса, съвместима с По този начин хартиеният кабел се гилзи, муфи оттипа EPKJ се доставят
материалите, използвани за импрегни - трансформира в пластмасов и без гилзи.
ране на кабела. Термосвиваема тръба муфирането се извършва по сходен
