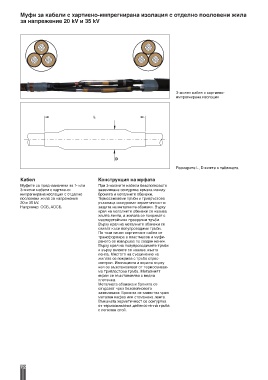

Муфи за кабели с хартиено-импрегнирана изолация с отделно пооловени жила
за напрежение 20 kV и 35 kV
3-жилен кабел с хартиено-
импрегнирана изолация
L
D
Размерите L, D вижте в таблицата
Кабел Конструкция на муфата
Муфите са предназначени за 1- или При 3-жилните кабели безспойковото
3-жилни кабели с хартиено- заземяване осигурява връзка между
импрегнирана изолация с отделно бронята и металните обвивки.
пооловени жила за напрежение Термосвиваеми тръби и трипръстова
20 и 35 kV. ръкавица осигуряват херметичност и
Например: ОСБ, АОСБ. защита на металните обвивки. Върху
края на металните обвивки се навива
жълта лента, а жилата се покриват с
маслоустойчиви прозрачни тръби.
Върху края на металните обвивки се
свиват къси полупроводими тръби.
По този начин хартиеният кабел се
трансформира в пластмасов и муфи -
рането се извършва по сходен начин.
Върху края на полупроводимите тръби
и върху гилзите се навива жълта
лента. Мястото на съединение на
жилата се покрива с тръба стрес-
контрол. Изолацията и екрана върху
нея се възстановяват от термосвивае -
ма трипластова тръба. Металният
екран се възстановява с медна
плетенка.
Металната обвивка и бронята се
свързват чрез безспойковото
заземяване. Бронята се замества чрез
метален кафез или стоманена лента.
Външната херметичност се осигурява
от термосвиваема дебелостенна тръба
с лепилен слой.
