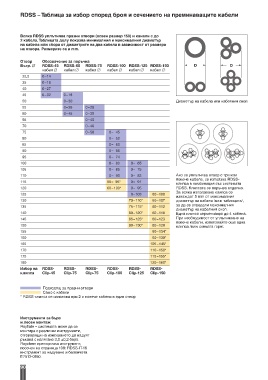

RDSS – Таблица за избор според броя и сечението на преминаващите кабели

Всяка RDSS уплътнява празни отвори (освен размер 150) и канали с до
2 кабела. Таблицата долу показва минималния и максималния диаметър
на кабела или сбора от диаметрите на два кабела в зависимост от размера
на отвора. Размерите са в mm.

Отвор Обозвачение за поръчка
Вътр. RDSS-45 RDSS-60 RDSS-75 RDSS-100 RDSS-125 RDSS-150 D D
кабел кабел кабел кабел кабел кабел
32,5 0–14
35 0–18
40 0–27
45 0–32 0–18
50 0–30 Диаметър на кабела или кабелния сноп
55 0–38 0–28
60 0–45 0–30
65 0–40
70 0–46
75 0–56 0– 45
80 0– 52
85 0– 60
90 0– 66
95 0– 74
100 0– 80 0– 65
105 0– 85 0– 75
110 0– 90 0– 83 Ако се уплътнява отвор с три или
повече кабела, се използва RDSS-
115 55– 95* 0– 91
клипса в комбинация със системата
120 60–100* 0– 95 RDSS. Клипсата се поръчва отделно.
За всяка използвана клипса се
125 0–103 60–100
изваждат 5 mm от максималния
130 70–110* 60–107 диаметър на кабела /виж таблицата/,
за да се определи максималния
135 75–115* 60–112
диаметър на кабелния сноп.
140 80–120* 60–118 Една клипса херметизира до 4 кабела.
145 85–125* 60–123 При необходимост от уплътняване на
повече кабели, използвайте още една
150 90–130* 60–129 клипса /виж схемата горе/.
155 60–134*
160 60–139*
165 105–145*
170 110–150*
175 115–155*
180 120–160*
Избор на RDSS- RDSS- RDSS- RDSS- RDSS- RDSS-
клипса Clip-45 Clip-75 Clip-75 Clip-100 Clip-125 Clip-150

Подходящ за празни отвори
Само с кабели
* RDSS-клипса се използва при 2 и повече кабели в един отвор

Инструменти за бърз
и лесен монтаж
Rayflate – системата може да се
монтира с различни инструменти,
отговарящи на изискването да надуят
ръкава с налягане 3,0 ±0,2 бара.
Raychem препоръчва инструмент,
посочен на страница 108: RDSS-IT-16
инструмент за надуване и балончета
E7512-0160.
