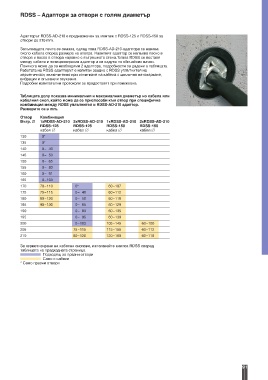

RDSS – Адаптори за отвори с голям диаметър

Адапторът RDSS-AD-210 е предназначен за монтаж с RDSS-125 и RDSS-150 за
отвори до 210 mm.
Запълващата лента се смазва, сдлед това RDSS-AD-210-адаптора се навива
около кабела според размера на отвора. Навитият адаптор се напъхва лесно в
отвора и пасва в отвора наравно с вътрешната стена.Тогава RDSS се поставя
между кабела и позиционирания адаптор и се надува по обичайния начин.
Понякога може да са необходими 2 адаптора, подробности са дадени в таблицата.
Работата на RDSS адапторът е изпитан заедно с RDSS уплътнител на
херметичност, включително при изпитване на кабела с циклично натоварване,
вибрации и огъване и осукване.
Подробни изпитателни протоколи се предоставят при поискване.

Таблицата долу показва минималния и максималния диаметър но кабела или
кабелния сноп, който може да се приспособи към отвор при специфична
комбинация между RDSS уплътнител и RDSS-AD-210 адаптор.
Размерите са в mm.
Отвор Комбинация
Вътр. 1xRDSS-AD-210 2xRDSS-AD-210 1xRDSS-AD-210 2xRDSS-AD-210
RDSS-125 RDSS-125 RDSS-150 RDSS-150
кабел кабел кабел кабел
130 0*
135 0*
140 0– 40
145 0– 50
150 0– 65
155 0– 83
160 0– 91
165 0–103
170 70–110 0* 60–107
175 75–115 0– 40 60–112
180 80–120 0– 50 60–118
185 90–130 0– 65 60–129
190 0– 83 60–135
195 0– 95 60–139
200 0–103 105–145 60–100
205 75–115 115–155 60–112
210 80–120 120–160 60–118

За херметизиране на кабелни снопове, използвайте клипса RDSS според
таблицата на предходната страница.
Подходящ за празни отвори
Само с кабели
* Само празни отвори
