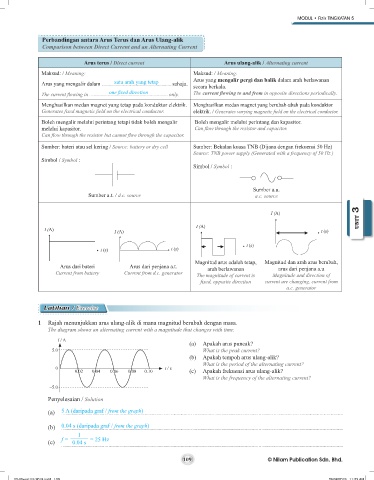

Perbandingan antara Arus Terus dan Arus Ulang-alik
Comparison between Direct Current and an Alternating Current

Arus terus / Direct current Arus ulang-alik / Alternating current

Maksud: / Meaning: Maksud: / Meaning:
Arus yang mengalir dalam satu arah yang tetap sahaja. Arus yang mengalir pergi dan balik dalam arah berlawanan
secara berkala.
The current flowing in one fixed direction only. The current flowing to and from in opposite directions periodically.
Menghasilkan medan magnet yang tetap pada konduktor elektrik. Menghasilkan medan magnet yang berubah-ubah pada konduktor
Generates fixed magnetic field on the electrical conductor. elektrik. / Generates varying magnetic field on the electrical conductor.
Boleh mengalir melalui perintang tetapi tidak boleh mengalir Boleh mengalir melalui perintang dan kapasitor.
melalui kapasitor. Can flow through the resistor and capacitor.
Can flow through the resistor but cannot flow through the capacitor.
Sumber: bateri atau sel kering / Source: battery or dry cell Sumber: Bekalan kuasa TNB (Dijana dengan frekuensi 50 Hz)
Source: TNB power supply (Generated with a frequency of 50 Hz )
Simbol / Symbol :
Simbol / Symbol :

Sumber a.u.
Sumber a.t. / d.c. source a.c. source

I (A) UNIT 3
I (A)
I (A) I (A) t (s)
UNIT 3
t (s)
t (s) t (s)

Magnitud arus adalah tetap, Magnitud dan arah arus berubah,
Arus dari bateri Arus dari penjana a.t. arah berlawanan arus dari penjana a.u
Current from battery Current from d.c. generator The magnitude of current is Magnitude and direction of
fixed, opposite direction current are changing, current from
a.c. generator

Latihan / Exercise

1 Rajah menunjukkan arus ulang-alik di mana magnitud berubah dengan masa.
The diagram shows an alternating current with a magnitude that changes with time.

I / A
(a) Apakah arus puncak?
5.0 What is the peak current?
(b) Apakah tempoh arus ulang-alik?
What is the period of the alternating current?
0 t / s
0.02 0.04 0.06 0.08 0.10 (c) Apakah frekuensi arus ulang-alik?
What is the frequency of the alternating current?
–5.0
Penyelesaian / Solution

(a) 5 A (daripada graf / from the graph)

(b) 0.04 s (daripada graf / from the graph)
1
(c) f = ——— = 25 Hz
0.04 s
