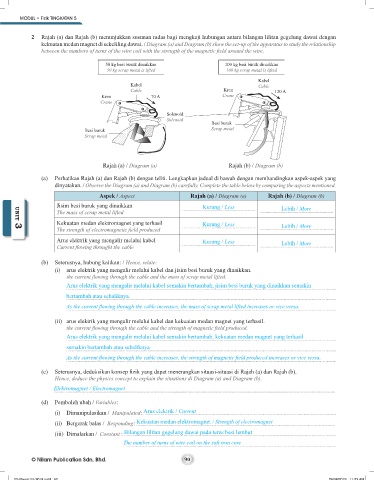

MODUL • Fizik TINGKATAN 5

2 Rajah (a) dan Rajah (b) menunjukkan susunan radas bagi mengkaji hubungan antara bilangan lilitan gegelung dawai dengan
kekuatan medan magnet di sekeliling dawai. / Diagram (a) and Diagram (b) show the set-up of the apparatus to study the relationship
between the numbers of turns of the wire coil with the strength of the magnetic field around the wire.

50 kg besi buruk dinaikkan 100 kg besi buruk dinaikkan
50 kg scrap metal is lifted 100 kg scrap metal is lifted
Kabel
Kabel Cable
Cable Kren 120 A
Kren 70 A Crane
Crane
Solenoid
Solenoid
Besi buruk
Besi buruk Scrap metal
Scrap metal

Rajah (a) / Diagram (a) Rajah (b) / Diagram (b)

(a) Perhatikan Rajah (a) dan Rajah (b) dengan teliti. Lengkapkan jadual di bawah dengan membandingkan aspek-aspek yang
dinyatakan. / Observe the Diagram (a) and Diagram (b) carefully. Complete the table below by comparing the aspects mentioned.

Aspek / Aspect Rajah (a) / Diagram (a) Rajah (b) / Diagram (b)
Jisim besi buruk yang dinaikkan Kurang / Less Lebih / More
The mass of scrap metal lifted
Kekuatan medan elektromagnet yang terhasil Kurang / Less Lebih / More UNIT 3
The strength of electromagnetic field produced
UNIT 3
Arus elektrik yang mengalir melalui kabel Kurang / Less Lebih / More
Current flowing throught the cable

(b) Seterusnya, hubung kaitkan: / Hence, relate:
(i) arus elektrik yang mengalir melalui kabel dan jisim besi buruk yang dinaikkan.
the current flowing through the cable and the mass of scrap metal lifted.
Arus elektrik yang mengalir melalui kabel semakin bertambah, jisim besi buruk yang dinaikkan semakin
bertambah atau sebaliknya.
As the current flowing through the cable increases, the mass of scrap metal lifted increases or vice versa.

(ii) arus elektrik yang mengalir melalui kabel dan kekuatan medan magnet yang terhasil.
the current flowing through the cable and the strength of magnetic field produced.
Arus elektrik yang mengalir melalui kabel semakin bertambah, kekuatan medan magnet yang terhasil
semakin bertambah atau sebaliknya
As the current flowing through the cable increases, the strength of magnetic field produced increases or vice versa.

(c) Seterusnya, deduksikan konsep fizik yang dapat menerangkan situasi-situasi di Rajah (a) dan Rajah (b).
Hence, deduce the physics concept to explain the situations di Diagram (a) and Diagram (b).
Elektromagnet / Electromagnet

(d) Pemboleh ubah / Variables:
(i) Dimanipulasikan / Manipulated: Arus elektrik / Current
(ii) Bergerak balas / Responding: Kekuatan medan elektromagnet / Strength of electromagnet
(iii) Dimalarkan / Constant : Bilangan lilitan gegelung dawai pada teras besi lembut

The number of turns of wire coil on the soft iron core
