MODUL • Fizik TINGKATAN 5

Teknik Menjawab [Format Kertas 2 : Bahagian B]
Answering Technique [Paper 2 Format : Part B]

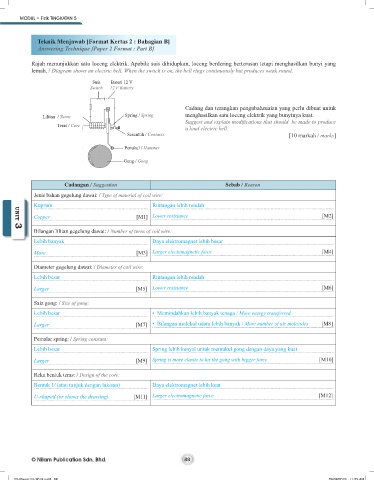

Rajah menunjukkan satu loceng elektrik. Apabila suis dihidupkan, loceng berdering berterusan tetapi menghasilkan bunyi yang
lemah. / Diagram shows an electric bell. When the switch is on, the bell rings continuously but produces weak sound.

Suis Bateri 12 V
Switch 12 V Battery

Cadang dan terangkan pengubahsuaian yang perlu dibuat untuk
Lilitan / Turns Spring / Spring menghasilkan satu loceng elektrik yang bunyinya kuat.
Suggest and explain modifications that should be made to produce
Teras / Core
a loud electric bell.
Sesentuh / Contacts [10 markah / marks]

Penukul / Hammer
Gong / Gong

Cadangan / Suggestion Sebab / Reason

Jenis bahan gegelung dawai: / Type of material of coil wire:
Kuprum Rintangan lebih rendah
UNIT 3
Copper [M1] Lower resistance [M2]

Bilangan lilitan gegelung dawai: / Number of turns of coil wire:
UNIT 3
Lebih banyak Daya elektromagnet lebih besar

More [M3] Larger electomagnetic force [M4]

Diameter gegelung dawai: / Diameter of coil wire:
Lebih besar Rintangan lebih rendah
Larger [M5] Lower resistance [M6]

Saiz gong: / Size of gong:
Lebih besar • Memindahkan lebih banyak tenaga / More energy transferred
Larger [M7] • Bilangan molekul udara lebih banyak / More number of air molecules [M8]

Pemalar spring: / Spring constant:
Lebih besar Spring lebih kenyal untuk memukul gong dengan daya yang kuat

Larger [M9] Spring is more elastic to hit the gong with bigger force [M10]

Reka bentuk teras: / Design of the core:
Bentuk U (atau tunjuk dengan lukisan) Daya elektromagnet lebih kuat
U-shaped (or shows the drawing) [M11] Larger electromagnetic force [M12]
