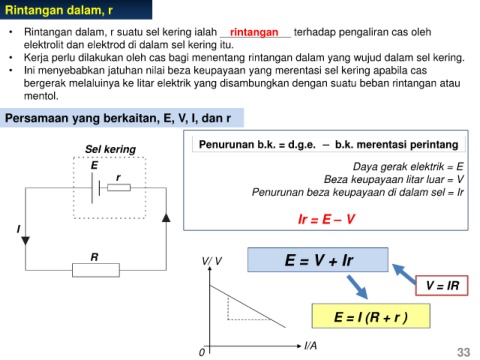

Page 33 - ELEKTRIK

Rintangan dalam, r

rintangan
• Rintangan dalam, r suatu sel kering ialah ____________ terhadap pengaliran cas oleh
elektrolit dan elektrod di dalam sel kering itu.

• Kerja perlu dilakukan oleh cas bagi menentang rintangan dalam yang wujud dalam sel kering.
• Ini menyebabkan jatuhan nilai beza keupayaan yang merentasi sel kering apabila cas
bergerak melaluinya ke litar elektrik yang disambungkan dengan suatu beban rintangan atau

mentol.

Persamaan yang berkaitan, E, V, I, dan r

Sel kering Penurunan b.k. = d.g.e. − b.k. merentasi perintang

E Daya gerak elektrik = E
r Beza keupayaan litar luar = V

Penurunan beza keupayaan di dalam sel = Ir

Ir = E – V
I

R V/ V E = V + Ir

V = IR

E = I (R + r )

I/A
0 33
