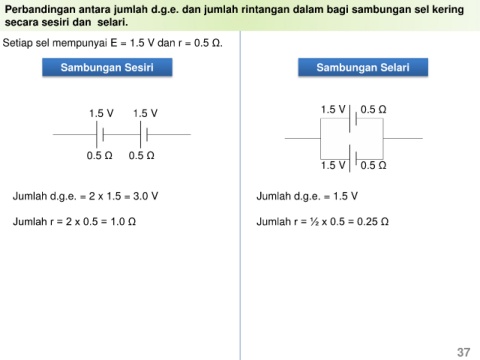

Perbandingan antara jumlah d.g.e. dan jumlah rintangan dalam bagi sambungan sel kering
  secara sesiri dan selari.


  Setiap sel mempunyai E = 1.5 V dan r = 0.5 Ω.



                   Sambungan Sesiri                                                             Sambungan Selari






                            1.5 V        1.5 V                                                   1.5 V       0.5 Ω






                           0.5 Ω        0.5 Ω
                                                                                                 1.5 V       0.5 Ω




     Jumlah d.g.e. = 2 x 1.5 = 3.0 V                                          Jumlah d.g.e. = 1.5 V


     Jumlah r = 2 x 0.5 = 1.0 Ω                                               Jumlah r = ½ x 0.5 = 0.25 Ω
