Page 47 - ELEKTRIK

Panjang dawai konstantan antara P dan Q diselaraskan supaya panjangnya, ℓ = 40.0 cm. suis

dihidupkan dan reostat dilaraskan sehingga arus, I, yang mengalir dalam litar adalah 0.2 A. Beza
keupayaan, V, merentasi dawai direkodkan.

Prosedur diulangi dengan mengubah nilai-nilai ℓ menjadi 50.0 cm, 60.0 cm, 70.0 cm dan 80.0 cm.

Bagi setiap panjang dawai digunakan, reostat dilaraskan supaya arus adalah dimalarkan pada

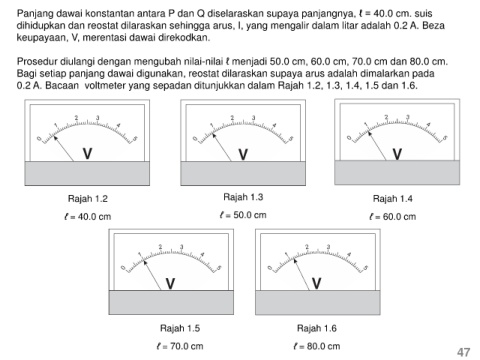

0.2 A. Bacaan voltmeter yang sepadan ditunjukkan dalam Rajah 1.2, 1.3, 1.4, 1.5 dan 1.6.

V V V

Rajah 1.2 Rajah 1.3 Rajah 1.4

ℓ = 40.0 cm ℓ = 50.0 cm ℓ = 60.0 cm

V V

Rajah 1.5 Rajah 1.6

ℓ = 70.0 cm ℓ = 80.0 cm
47
