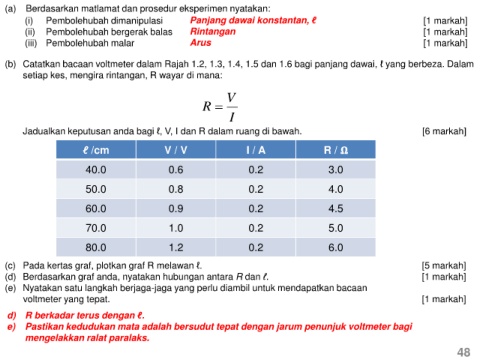

Page 48 - ELEKTRIK

(a) Berdasarkan matlamat dan prosedur eksperimen nyatakan:
(i) Pembolehubah dimanipulasi Panjang dawai konstantan, ℓ [1 markah]
(ii) Pembolehubah bergerak balas Rintangan [1 markah]
(iii) Pembolehubah malar Arus [1 markah]

(b) Catatkan bacaan voltmeter dalam Rajah 1.2, 1.3, 1.4, 1.5 dan 1.6 bagi panjang dawai, ℓ yang berbeza. Dalam
setiap kes, mengira rintangan, R wayar di mana:

V
R 
I

Jadualkan keputusan anda bagi ℓ, V, I dan R dalam ruang di bawah. [6 markah]

ℓ /cm V / V I / A R /

40.0 0.6 0.2 3.0

50.0 0.8 0.2 4.0

60.0 0.9 0.2 4.5

70.0 1.0 0.2 5.0

80.0 1.2 0.2 6.0

(c) Pada kertas graf, plotkan graf R melawan ℓ. [5 markah]
(d) Berdasarkan graf anda, nyatakan hubungan antara R dan ℓ. [1 markah]
(e) Nyatakan satu langkah berjaga-jaga yang perlu diambil untuk mendapatkan bacaan
voltmeter yang tepat. [1 markah]

d) R berkadar terus dengan ℓ.
e) Pastikan kedudukan mata adalah bersudut tepat dengan jarum penunjuk voltmeter bagi
mengelakkan ralat paralaks.

48
