Mti@sireha* t[Efl'

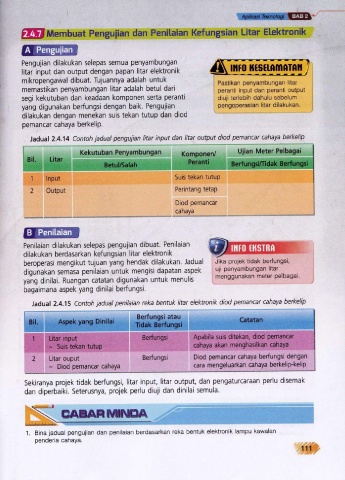

ffif Membuat Penguiian dan Penilaian Kefungsian Litar Elektronik

Pengujian dilakukan selepas semua penyambungan
litar input dan output dengan papan litar elektronik I r]lt0 HCsttnm0T0il
mikropengawal dibuat. Tujuannya adalah untuk Pastikan penyambungan litar
memastikan penyambungan litar adalah betul dari peranti input dan peranti outPul
segi kekutuban dan keadaan komponen serta peranti diuji terlebih dahulu sebelum
yang digunakan berfungsi dengan baik. Pengujian pengoperasian litar dilakukan.
dilakukan dengan menekan suis tekan tutup dan diod
pemancar cahaya berkelip.

Jadual 2.4.14 Contoh iadual penguiian litar input dan litar output diod pemancar cahaya berkelip
Kekutuban PenYambungan Komponen/ Ujian Meter Pelbagai
Bil. Litar Peranti
Betul/Salah Berf ungsi/Tidak Berf un gsi

1 lnput Suis tekan tutup
Output Perintang tetap
Diod pemancar
cahaya

Penilaian dilakukan selepas pengujian dibuat. Penilaian lr.ji-,::rriti:-r.i+P,li++i,;r::.,1,
., i:.: ,,r-a:-t:,i
. .,':a.
dilakukan berdasarkan kefungsian litar elektronik ,t - ir;r::t+j+:)ri;+ ia;;.i ; ilr i
beroperasi mengikut tujuan yang hendak dilakukan. Jadual Jika projek tidak berfungsi,
digunakan semasa penilaian untuk mengisi dapatan aspek uli penyambungan litar
menggunakan meter Pelbagai.
yang dinilai. Ruangan catatan digunakan untuk menulis
bagaimana aspek yang dinilai berfungsi.

Jadual 2.4.15 Contoh jadual penilaian reka bentuk litar elektronik diod pemancar cahaya berkelip

Bill AsPek Yang Dinilai Berfungsi atau Catatan
Tidak Berfungsi
1 Litar input Berfungsi Apabila suis ditekan, diod pemancar
- Suis tekan tutuP cahaya akan menghasilkan cahaYa
Lttar ouput Berfungsi Diod pemancar cahaya berfungsi dengan
- Diod pemancar cahaya cara mengeluarkan cahaya berkelip-kelip
Sekiranya projek tidak berfungsi, litar input, litar output, dan pengaturcaraan perlu disemak
dan diperbaiki. Seterusnya, projek perlu diuji dan dinilai semula.

EAHARMINMA

1. Bina jadual pengulian dan penilaian berdasarkan reka bentuk elektronik lampu kawalan
penderia cahaya.
