Litar selari merujuk kepada
litar yang mempunyai lintasan
arus yang lebih daripada satu.
lni bermaksud penyambungan
arus dilakukan dengan
menggunakan wayar lebih ! "*r,
daripada satu dan komponen \, \'
disambung sebelah-
menyebelah. Arus elektrik akan
mengalir melalui lintasan yang
berbeza. Apabila salah satu
mentol terbakar, mentol yang
lain masih menyala.
t t +

Mentol 1 Mentol 2

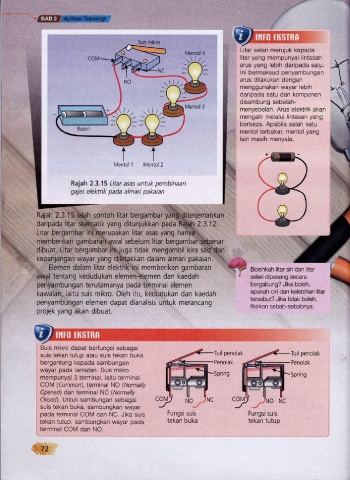

Rajah 2.3.15 Litar asas untuk pembinaan
gajet elektrik pada almari pakaian

Rajah 2.3,.15, contoh litar bergambar iterjemahkan
daripada'litar yang ditunjukkan pada 2 3.12.

r-,\

Bolehkah litar siri dan litar +
bergabung? Jika boleh, %
selari dipasang secara
penyambungan terutamanya pada terminal elemen
kawalan, iaitu suis mikro. Oleh itu, kedudukan dan kaedah apakah ciri dan kelebihan litar
tersebut? Jika tidak boleh,
penyambungan elemen dapat dianalisis untuk merancang
fikirkan sebab-sebabnya.
projek yang akan dibuat.

Suis mikro dapat berfungsi sebagai
Tuil penolak Tuil penolak
suis tekan tutup atau suis tekan buka
bergantung kepada sambungan Penolak Penolak
wayar pada tamatan. Suis mikro
Spring Spring
mempunyai 3 terminal, iaitu terminal
COM (Common), terminal NO (Normal/y
Opened) dan terminal NC (Normal/y
Closed). Untuk sambungan sebagai C
suis tekan buka, sambungkan wayar
pada terminal COM dan NC. Jika suis Fungsi suis Fungsi suis
tekan tutup, sambungkan wayar pada tekan buka tekan tutup
terminal COM dan NO.
