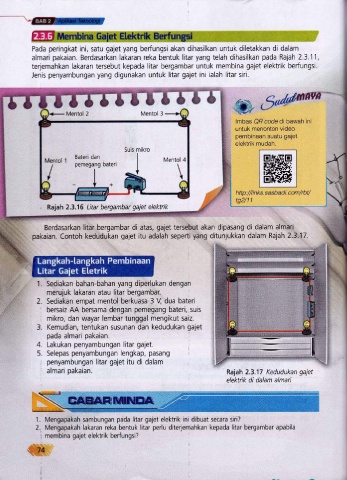

Pada peringkat ini, satu gajet yang berfungsi akan dihasilkan untuk diletakkan di dalam
almari pakaian. Berdasarkan lakaran reka bentuk litar yang telah dihasilkan pada Rajah 2.3.11,
terjemahkan lakaran tersebut kepada litar bergambar untuk membina gajet elektrik berfungsi.
Jenis penyambungan yang digunakan untuk litar gajet ini ialah litar siri.

r1ru@rn*
@>

lmbas QF code di bawah ini
untuk menonton video
pembinaan suatu gajet
elektrik mudah.

Mentor 1 Bateri dan , I Mentol 4
pemegang Dalerl
lt*\ \
I
7

http : //l i n ks. sasb ad i. com/rbt/
tg2/11
Rajah 2.3.15 Litar bergambar gajet elektrik
.:
Berdasarkan litar bergambar di atas, gajet tersebut akan dipasang di dalam almari
pakaian. Contoh kedudukan gajet itu adalah seperti yang ditunjukkan dalam Rajah 2.3:17.

1. Sediakan bahan-bahan yang diperlukan dengan
merujuk lakaran atau litar bergambar.
Sediakan empat mentol berkuasa 3 V, dua bateri
bersaiz AA bersama dengan pemegang bateri, suis
mikro, dan wayar lembar tunggal mengikut saiz.
Kemudian, tentukan susunan dan kedudukan gajet
pada almari pakaian.
4. Lakukan penyambungan litar gajet.
5. Selepas penyambungan lengkap, pasang
penyambungan litar gajet itu di dalam
almari pakaian. Rajah 2.3.17 Kedudukan gajet
elektrik di dalam almari

Mengapakah sambungan pada litar gajet elektrik ini dibuat secara siri?
Mengapakah lakaran reka bentuk litar perlu diterjemahkan kepada litar bergambar apabila
membina gajet elektrik berfungsi?
