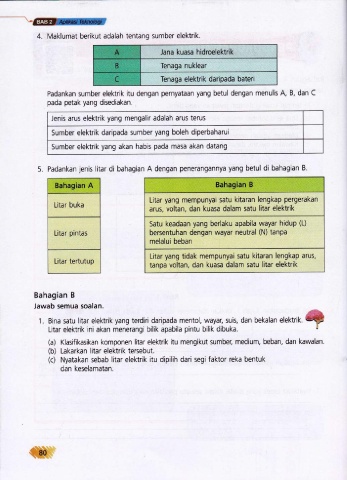

Page 90 - 3. Buku Teks RBT Tingkatan 2

..*ffi

4. Maklumat berikut adalah tentang sumber elektrik.

Jana kuasa hidroelektrik

Tenaga nuklear
Tenaga elektrik daripada bateri

Padankan sumber elektrik itu dengan pernyataan yang betul dengan menulis A, B, dan C
pada petak yang disediakan.

Jenis arus elektrik yang mengalir adalah arus terus
Sumber elektrik daripada sumber yang boleh diperbaharui

Sumber elektrik yang akan habis pada masa akan datang

5. Padankan jenis litar di bahagian A dengan penerangannya yang betul di bahagian B.

Bahagian A Bahagian,'8,

Litar yang mempunyai satu kitaran lengkap pergerakan
Litar buka
arus, voltan, dan kuasa dalam satu litar elektrik
Satu keadaan yang berlaku apabila wayar hidup (L)
Litar pintas bersentuhan dengan wayar neutral (N) tanpa
melalui beban

Lrtar yang tidak mempunyai satu kitaran lengkap arus,
Litar tertutup
tanpa voltan, dan kuasa dalam satu litar elektrik

Bahagian B
Jawab semua soalan.

1. Bina satu litar elektrik yang terdiri daripada mentol, wayar, suis, dan bekalan elektrik. @
LitarelektrikiniakanmenerangibilikapabilapintUbilikdibuka.
(a) Klasifikasikan komponen litar elektrik itu mengikut sumber, medium, beban, dan kawalan
(b) Lakarkan litar elektrik tersebut.
(c) Nyatakan sebab litar elektrik itu dipilih dari segi faktor reka bentuk
dan keselamatan.
