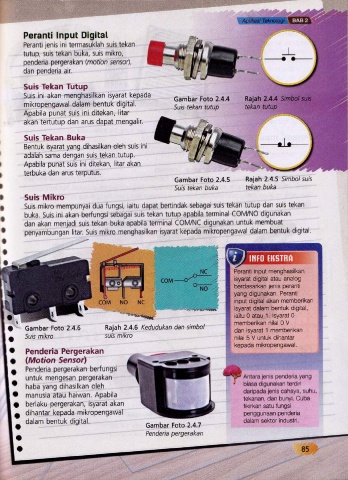

Page 95 - 3. Buku Teks RBT Tingkatan 2

Peranti lnput Digital
Peranti jenis ini termasuklah suis tekan
tutup, suis tekan buka, suis mikro,
penderia pergerakan (motion sensor),
dan penderia air.

Suis Tekan Tutup
Suis ini akan menghasilkan isyarat kepada
Gambar Foto 2.4.4
mikropengawal dalam bentuk digital.
Suis tekan tutup
Apabila punat suis ini ditekan, litar
akan tertutup dan arus dapat mengalir.

Suis Tekan Buka
Bentuk isyarat yang dihasilkan oleh suis ini
adalah sama dengan suis tekan tutup.
Apabila punat suis ini ditekan, litar akan
)
terbuka dan arus terputus.
)
Gambar Foto 2.4.5 Rajah 2'4.5 Simbol suis
) Suis tekan buka tekan buka
t Suis Mikro
I Suis mikro mempunyai dua fungsi, iaitu dapat bertindak sebagai suis tekan tutup dan suis tekan
buka. Suis ini akan berfungsi sebagai suis tekan tutup apabila terminal COM/NO digunakan
0
dan akan menjadi suis tekan buka apabila terminal COM/NC digunakan untuk membuat
0 penyambungan litar. Suis mikro menghasilkan isyarat kepada mikropengawal dalam bentuk digital.
o
o Jilir!:
,i:l1lt
a
'Peranti input menghasilkan
,isyaia!, di gital,atau analog
berdas-arkan ienis peranti
yang digunakan. Peranti
inpuf Oigital at<an memberikan
isyarat dalam bentuk digital,
o, { iaitu 0 atau:,1;: lsyarat 0
o'' Gambar Foto 2.4.6 Rajah 2.4.6 Kedudukan dan simbol memberikan nilai 0 V
dan isyarat 1 memberikan
o Suis mikro suis mikro nilai5Vuntukdihantar
kepada mikropengawal.
o Penderia Pergerakan
o (Motion Sensor)
o Penderia pergerakan berfungsi ii;fr'rt]li:liiliil'lirt'iri]'llll.litrrLiiii'rLlirlrNli;ilrrriirrli ' rrr",,
untuk mengesan pergerakan
o Antara jenis penderia yang ,r
biasa digunakan terdiri
haba yang dihasilkan oleh
a manusia atau haiwan. Apabila tekanan, dan bunyi, Cuba
daripada jenis cahaya, suhu,
o berlaku pergerakan, isyarat akan fikirkan satu fungsi
o dihantar kepada mikropengawal penggunaan penderia
dalam sektor industri.
a dalam bentuk digital. Gambar Foto 2.4.7
a Penderia pergerakan
