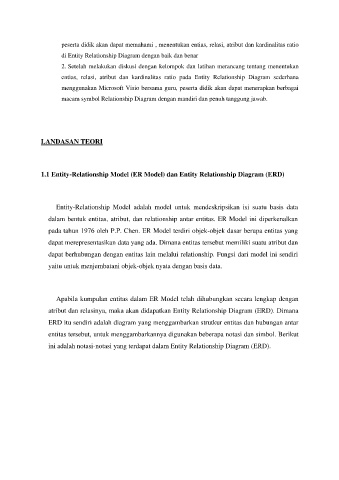

P. 3
peserta didik akan dapat memahami , menentukan entias, relasi, atribut dan kardinalitas ratio
di Entity Relationship Diagram dengan baik dan benar
2. Setelah melakukan diskusi dengan kelompok dan latihan merancang tentang menentukan
entias, relasi, atribut dan kardinalitas ratio pada Entity Relationship Diagram sederhana
menggunakan Microsoft Visio bersama guru, peserta didik akan dapat menerapkan berbagai
macam symbol Relationship Diagram dengan mandiri dan penuh tanggung jawab.
LANDASAN TEORI
1.1 Entity-Relationship Model (ER Model) dan Entity Relationship Diagram (ERD)
Entity-Relationship Model adalah model untuk mendeskripsikan isi suatu basis data
dalam bentuk entitas, atribut, dan relationship antar entitas. ER Model ini diperkenalkan
pada tahun 1976 oleh P.P. Chen. ER Model terdiri objek-objek dasar berupa entitas yang
dapat merepresentasikan data yang ada. Dimana entitas tersebut memiliki suatu atribut dan
dapat berhubungan dengan entitas lain melalui relationship. Fungsi dari model ini sendiri
yaitu untuk menjembatani objek-objek nyata dengan basis data.
Apabila kumpulan entitas dalam ER Model telah dihubungkan secara lengkap dengan
atribut dan relasinya, maka akan didapatkan Entity Relationship Diagram (ERD). Dimana
ERD itu sendiri adalah diagram yang menggambarkan strutkur entitas dan hubungan antar
entitas tersebut, untuk menggambarkannya digunakan beberapa notasi dan simbol. Berikut
ini adalah notasi-notasi yang terdapat dalam Entity Relationship Diagram (ERD).
