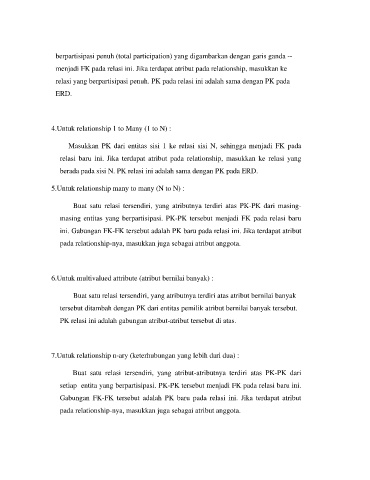

Page 8 - MODUL ERD RPL

berpartisipasi penuh (total participation) yang digambarkan dengan garis ganda --
menjadi FK pada relasi ini. Jika terdapat atribut pada relationship, masukkan ke

relasi yang berpartisipasi penuh. PK pada relasi ini adalah sama dengan PK pada
ERD.

4.Untuk relationship 1 to Many (1 to N) :

Masukkan PK dari entitas sisi 1 ke relasi sisi N, sehingga menjadi FK pada

relasi baru ini. Jika terdapat atribut pada relationship, masukkan ke relasi yang
berada pada sisi N. PK relasi ini adalah sama dengan PK pada ERD.

5.Untuk relationship many to many (N to N) :

Buat satu relasi tersendiri, yang atributnya terdiri atas PK-PK dari masing-
masing entitas yang berpartisipasi. PK-PK tersebut menjadi FK pada relasi baru

ini. Gabungan FK-FK tersebut adalah PK baru pada relasi ini. Jika terdapat atribut
pada relationship-nya, masukkan juga sebagai atribut anggota.

6.Untuk multivalued attribute (atribut bernilai banyak) :

Buat satu relasi tersendiri, yang atributnya terdiri atas atribut bernilai banyak

tersebut ditambah dengan PK dari entitas pemilik atribut bernilai banyak tersebut.
PK relasi ini adalah gabungan atribut-atribut tersebut di atas.

7.Untuk relationship n-ary (keterhubungan yang lebih dari dua) :

Buat satu relasi tersendiri, yang atribut-atributnya terdiri atas PK-PK dari

setiap entita yang berpartisipasi. PK-PK tersebut menjadi FK pada relasi baru ini.
Gabungan FK-FK tersebut adalah PK baru pada relasi ini. Jika terdapat atribut

pada relationship-nya, masukkan juga sebagai atribut anggota.
