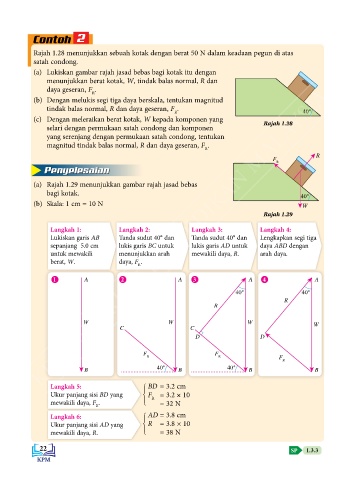

Contoh 2

Rajah 1.28 menunjukkan sebuah kotak dengan berat 50 N dalam keadaan pegun di atas
satah condong.
(a) Lukiskan gambar rajah jasad bebas bagi kotak itu dengan
menunjukkan berat kotak, W, tindak balas normal, R dan
daya geseran, F .
KEMENTERIAN PENDIDIKAN MALAYSIA
R
(b) Dengan melukis segi tiga daya berskala, tentukan magnitud
tindak balas normal, R dan daya geseran, F . 40°
R
(c) Dengan meleraikan berat kotak, W kepada komponen yang
selari dengan permukaan satah condong dan komponen Rajah 1.28
yang serenjang dengan permukaan satah condong, tentukan
magnitud tindak balas normal, R dan daya geseran, F .
R
R
F
R
Penyelesaian
(a) Rajah 1.29 menunjukkan gambar rajah jasad bebas
bagi kotak.
40°
(b) Skala: 1 cm = 10 N W

Rajah 1.29
Langkah 1: Langkah 2: Langkah 3: Langkah 4:
Lukiskan garis AB Tanda sudut 40° dan Tanda sudut 40° dan Lengkapkan segi tiga
sepanjang 5.0 cm lukis garis BC untuk lukis garis AD untuk daya ABD dengan
untuk mewakili menunjukkan arah mewakili daya, R. arah daya.
berat, W. daya, F .
R

1 A 2 A 3 A 4 A
40° 40°
R
R

W W W W
C C
D D

F F
R R F
R
B 40° B 40° B B

Langkah 5: BD = 3.2 cm
Ukur panjang sisi BD yang 123 R
F = 3.2 × 10
mewakili daya, F . = 32 N
R
Langkah 6: AD = 3.8 cm
R = 3.8 × 10
Ukur panjang sisi AD yang 123
mewakili daya, R. = 38 N

22 SP 1.3.3
