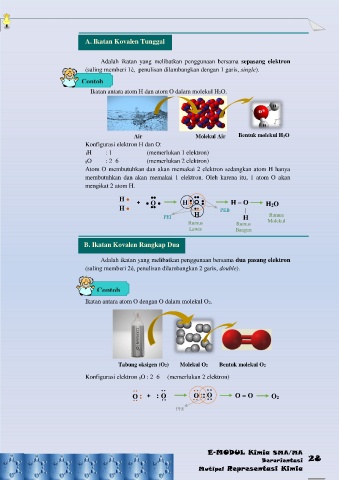

Page 34 - E-Modul Ikatan Kimia

A. Ikatan Kovalen Tunggal

Adalah ikatan yang melibatkan penggunaan bersama sepasang elektron
(saling memberi 1ѐ, penulisan dilambangkan dengan 1 garis, single).

Contoh

Ikatan antara atom H dan atom O dalam molekul H2O.

Air Molekul Air Bentuk molekul H2O
Konfigurasi elektron H dan O:
1H : 1 (memerlukan 1 elektron)
8O : 2 6 (memerlukan 2 elektron)
Atom O membutuhkan dan akan memakai 2 elektron sedangkan atom H hanya
membutuhkan dan akan memakai 1 elektron. Oleh karena itu, 1 atom O akan
mengikat 2 atom H.
••
H • •• • •
+ • O • H • O • H − O H2O
H • •• •• PEB 
PEI H H Molekul
Rumus
Rumus Rumus
Lewis Bangun

B. Ikatan Kovalen Rangkap Dua

Adalah ikatan yang melibatkan penggunaan bersama dua pasang elektron
(saling memberi 2ѐ, penulisan dilambangkan 2 garis, double).

Contoh
Ikatan antara atom O dengan O dalam molekul O2.

Tabung oksigen (O2) Molekul O2 Bentuk molekul O2

Konfigurasi elektron 8O : 2 6 (memerlukan 2 elektron)

• •
• •
O ::
O : + : O • • • • O = O O2
O
• •
• • • • • •
PEI

E-MODUL Kimia SMA/MA
Berorientasi 28
Mutipel Representasi Kimia
