58 โรงเรียนสาธิตมหาวิทยาลัยศรีนครินทรวิโรฒ ปทุมวัน
ราคาของวัสดุเหมาะสมกับชนิดหรือประเภทของผลิตภัณฑ์หรือไม่ เป็นต้น
9. กรรมวิธีการผลิต (Production)เมื่อท�าการออกแบบผลิตภัณฑ์แล้ว สามารถผลิตได้สะดวกรวดเร็ว
ประหยัดวัสดุ ค่าแรงและค่าใช้จ่ายอื่นๆ เครื่องจักรและอุปกรณ์ที่มีอยู่สามารถใช้ท�าการผลิตได้หรือไม่ เป็นต้น
10. การขนส่ง (Transportation)นักออกแบบต้องค�านึงถึงการประหยัดค่าขนส่ง การขนส่งสะดวกหรือไม่
ระยะใกล้หรือระยะไกลกินเนื้อที่การขนส่งหรือไม่ การขนส่งทางบกหรือทางน�้าหรือทางอากาศ ต้องท�าการบรรจุ
หีบห่ออย่างไร เครื่องเรือนไม่เกิดการเสียหายช�ารุด ขนาดของรถตู้บรรทุกสินค้าหรือเนื้อที่ที่ใช้ในการขนส่งมีขนาด
กว้างยาวสูงเท่าไหร่เป็นต้น

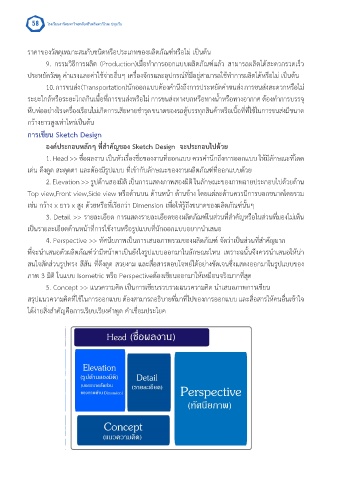

กำรเขียน Sketch Design
องค์ประกอบหลักๆ ที่ส�ำคัญของ Sketch Design จะประกอบไปด้วย
1. Head >> ชื่อผลงาน เป็นหัวเรื่องชื่อของงานที่ออกแบบ ควรค�านึกถึงการออกแบบ ให้มีลักษณะที่โดด
เด่น ดึงดูด สะดุดตา และต้องมีรูปแบบ ที่เข้ากับลักษณะของงานผลิตภัณฑ์ที่ออกแบบด้วย
2. Elevation >> รูปด้านสองมิติ เป็นการแสดงภาพสองมิติ ในลักษณะของภาพฉายประกอบไปด้วยด้าน
Top view,Front view,Side view หรือด้านบน ด้านหน้า ด้านข้าง โดยแต่ละด้านควรมีการบอกขนาดโดยรวม
เช่น กว้าง x ยาว x สูง ด้วยหรือที่เรียกว่า Dimension เพื่อให้รู้ถึงขนาดของผลิตภัณฑ์นั้นๆ
3. Detail >> รายละเอียด การแสดงรายละเอียดของผลิตภัณฑ์ในส่วนที่ส�าคัญหรือในส่วนที่มองไม่เห็น
เป็นรายละเอียดด้านหน้าที่การใช้งานหรือรูปแบบที่นักออกแบบอยากน�าเสนอ
4. Perspective >> ทัศนียภาพเป็นการเสนอภาพรวมของผลิตภัณฑ์ จัดว่าเป็นส่วนที่ส�าคัญมาก
ที่จะน�าเสนอตัวผลิตภัณฑ์ว่ามีหน้าตาเป็นยังไงรูปแบบออกมาในลักษณะไหน เพราะฉนั้นจึงควรน�าเสนอให้น่า
สนใจสัดส่วนรูปทรง สีสัน ที่ดึงดูด สวยงาม และสื่อสารตอบโจทย์ได้อย่างชัดเจนซึ่งแสดงออกมาในรูปแบบของ
ภาพ 3 มิติ ในแบบ Isometric หรือ Perspectiveต้องเขียนออกมาให้เหมือนจริงมากที่สุด
5. Concept >> แนวความคิด เป็นการเขียนรวบรวมแนวความคิด น�าเสนอภาพการเขียน
สรุปแนวความคิดที่ใช้ในการออกแบบ ต้องสามารถอธิบายที่มาที่ไปของการออกแบบ และสื่อสารให้คนอื่นเข้าใจ
ได้ง่ายสิ่งส�าคัญคือการเรียบเรียงค�าพูด ค�าเชื่อมประโยค
