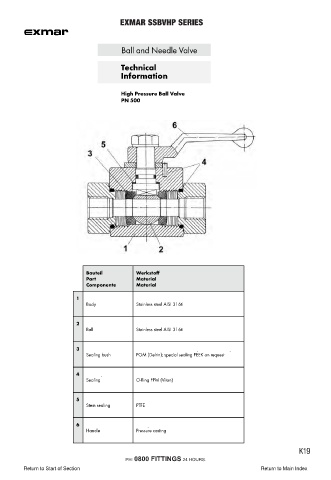

EXMAR SSBVHP SERIES
Kugelhahn, Ventil Ball and Needle Valve Llave esférica, Válvula
Technische Technical Información
Informationen Information Técnica
Hochdruck-Kugelhahn High Pressure Ball Valve Llave esférica de alta presión
PN 500 PN 500 PN 500
Bauteil Werkstoff
Part Material
Componente Material
1 Gehäuse Edelstahl 1.4571
Body Stainless steel AISI 316ti
Carcasa Acero inoxidable 1.4571
2 Kugel Edelstahl 1.4571
Ball Stainless steel AISI 316ti
Bola Acero inoxidable 1.4571
3 Dichtschale POM (Delrin); Sonderausführung PEEK auf Anfrage
Sealing bush POM (Delrin); special sealing PEEK on request
Asiento POM (Delrin); versión especial PAEK bajo demanda
4 Dichtung O-Ring FPM (Viton)
Sealing O-Ring FPM (Viton)
Junta Junta tórica FPM (Viton)
5 Spindelflachdichtung PTFE
Stem sealing PTFE
Husillo de junta plane PTFE
6 Hebel Druckguß
Handle Pressure casting
Palanca Fundición a presión
K19
