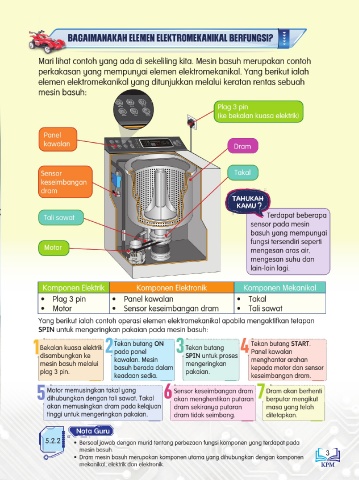

BAGAIMANAKAH ELEMEN ELEKTROMEKANIKAL BERFUNGSI?

Mari lihat contoh yang ada di sekeliling kita. Mesin basuh merupakan contoh
perkakasan yang mempunyai elemen elektromekanikal. Yang berikut ialah
elemen elektromekanikal yang ditunjukkan melalui keratan rentas sebuah
mesin basuh:
Plag 3 pin
(ke bekalan kuasa elektrik)

Panel
kawalan Dram

Sensor Takal
keseimbangan
dram
TAHUKAH
KAMU
Tali sawat Terdapat beberapa
sensor pada mesin
basuh yang mempunyai
fungsi tersendiri seperti
Motor mengesan aras air,
mengesan suhu dan
lain-lain lagi.

Komponen Elektrik Komponen Elektronik Komponen Mekanikal
• Plag 3 pin • Panel kawalan • Takal
• Motor • Sensor keseimbangan dram • Tali sawat

Yang berikut ialah contoh operasi elemen elektromekanikal apabila mengaktifkan tetapan
SPIN untuk mengeringkan pakaian pada mesin basuh:
1 Bekalan kuasa elektrik Tekan butang ON 3 Tekan butang Tekan butang START.

disambungkan ke 2 pada panel SPIN untuk proses 4 Panel kawalan
kawalan. Mesin
menghantar arahan
mesin basuh melalui basuh berada dalam mengeringkan kepada motor dan sensor
plag 3 pin. pakaian.
keadaan sedia. keseimbangan dram.
6 7
Motor memusingkan takal yang Sensor keseimbangan dram Dram akan berhenti
5 dihubungkan dengan tali sawat. Takal akan menghentikan putaran berputar mengikut
akan memusingkan dram pada kelajuan dram sekiranya putaran masa yang telah
tinggi untuk mengeringkan pakaian. dram tidak seimbang. ditetapkan.

Nota Guru
5.2.2 • Bersoal jawab dengan murid tentang perbezaan fungsi komponen yang terdapat pada
mesin basuh. 3
• Dram mesin basuh merupakan komponen utama yang dihubungkan dengan komponen
mekanikal, elektrik dan elektronik.
