Bab 7 Osilasi

7.9 Strut MacPherson

Kendaraan moderen yang digunakan saat ini banyak yang menggunakan
MacPherson strut sebagai sistem suspensi. Sistem suspensi adalah sistem yang
berosilasi sekaligus meredam osilasi. Sistem ini dirancang oleh Earle S.
MacPherson, yang merupakan kepala teknisi pada pengembangan mobil kecil
Chevrolet tahun 1945. Sistem ini pertama kali digunakan pada pabrik mobil
Ford di Inggris pada model Consul dan Zephyr. Prinsip kerjanya cukup
sederhana. Sistem per vertikal yang sangat kuat menyangga body kendaraan.
Sistem per tersebut dapat diubah arahnya oleh setir. Pada sistem per dipasang
roda. Pada sistem per juga dipasang shokcbreaker sebagai penghasil redaman.
Gambar 7.20 adalah ilustrasi strut MacPherson.

Per

Shock breaker

Batang pembelok roda

Telapak kemudi

Rangka mobil
Lengan kontrol bawah

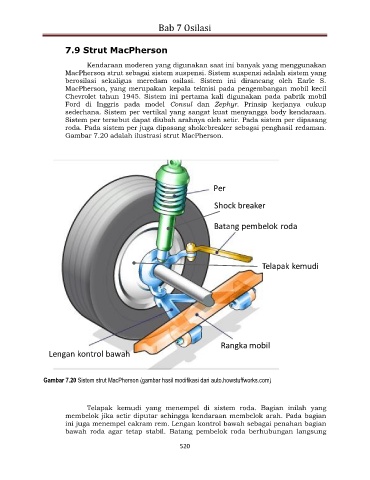

Gambar 7.20 Sistem strut MacPherson (gambar hasil modifikasi dari auto.howstuffworks.com)

Telapak kemudi yang menempel di sistem roda. Bagian inilah yang
membelok jika setir diputar sehingga kendaraan membelok arah. Pada bagian
ini juga menempel cakram rem. Lengan kontrol bawah sebagai penahan bagian
bawah roda agar tetap stabil. Batang pembelok roda berhubungan langsung
