Page 104 - Fisika Dasar 2 - Mikrajuddin Abdullah 2017

Ban 1 Elektrostatika

+q -q

+q -q

+q -q


-q E
-q +q -q

-q E
-q +q -q
-q 
+q -q E

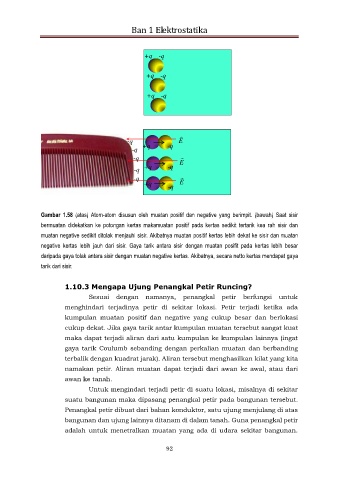

Gambar 1.58 (atas) Atom-atom disusun oleh muatan positif dan negative yang berimpit. (bawah) Saat sisir
bermuatan didekatkan ke potongan kertas makamuatan positif pada kertas sedikit tertarik kea rah sisir dan

muatan negative sedikit ditolak menjauhi sisir. Akibatnya muatan positif kertas lebih dekat ke sisir dan muatan
negative kertas lebih jauh dari sisir. Gaya tarik antara sisir dengan muatan posifit pada kertas lebih besar
daripada gaya tolak antara sisir dengan muatan negative kertas. Akibatnya, secara netto kertas mendapat gaya

tarik dari sisir.

1.10.3 Mengapa Ujung Penangkal Petir Runcing?
Sesuai dengan namanya, penangkal petir berfungsi untuk
menghindari terjadinya petir di sekitar lokasi. Petir terjadi ketika ada

kumpulan muatan positif dan negative yang cukup besar dan berlokasi
cukup dekat. Jika gaya tarik antar kumpulan muatan tersebut sangat kuat
maka dapat terjadi aliran dari satu kumpulan ke kumpulan lainnya (ingat

gaya tarik Coulumb sebanding dengan perkalian muatan dan berbanding
terbalik dengan kuadrat jarak). Aliran tersebut menghasilkan kilat yang kita
namakan petir. Aliran muatan dapat terjadi dari awan ke awal, atau dari
awan ke tanah.
Untuk mengindari terjadi petir di suatu lokasi, misalnya di sekitar

suatu bangunan maka dipasang penangkal petir pada bangunan tersebut.
Penangkal petir dibuat dari bahan konduktor, satu ujung menjulang di atas
bangunan dan ujung lainnya ditanam di dalam tanah. Guna penangkal petir

adalah untuk menetralkan muatan yang ada di udara sekitar bangunan.

92
