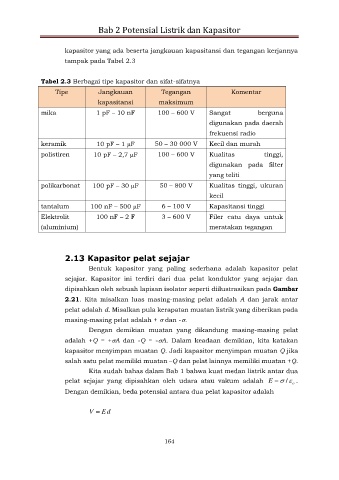

Bab 2 Potensial Listrik dan Kapasitor

kapasitor yang ada beserta jangkauan kapasitansi dan tegangan kerjannya
tampak pada Tabel 2.3

Tabel 2.3 Berbagai tipe kapasitor dan sifat-sifatnya
Tipe Jangkauan Tegangan Komentar

kapasitansi maksimum
mika 1 pF – 10 nF 100 – 600 V Sangat berguna
digunakan pada daerah
frekuensi radio

keramik 10 pF – 1 F 50 – 30 000 V Kecil dan murah
polistiren 10 pF – 2,7 F 100 – 600 V Kualitas tinggi,
digunakan pada filter

yang teliti
polikarbonat 100 pF – 30 F 50 – 800 V Kualitas tinggi, ukuran
kecil
tantalum 100 nF – 500 F 6 – 100 V Kapasitansi tinggi

Elektrolit 100 nF – 2 F 3 – 600 V Filer catu daya untuk
(aluminium) meratakan tegangan

2.13 Kapasitor pelat sejajar
Bentuk kapasitor yang paling sederhana adalah kapasitor pelat
sejajar. Kapasitor ini terdiri dari dua pelat konduktor yang sejajar dan
dipisahkan oleh sebuah lapisan isolator seperti diilustrasikan pada Gambar

2.21. Kita misalkan luas masing-masing pelat adalah A dan jarak antar
pelat adalah d. Misalkan pula kerapatan muatan listrik yang diberikan pada
masing-masing pelat adalah +  dan - .

Dengan demikian muatan yang dikandung masing-masing pelat
adalah +Q = +A dan -Q = -A. Dalam keadaan demikian, kita katakan
kapasitor menyimpan muatan Q. Jadi kapasitor menyimpan muatan Q jika
salah satu pelat memiliki muatan –Q dan pelat lainnya memiliki muatan +Q.
Kita sudah bahas dalam Bab 1 bahwa kuat medan listrik antar dua
pelat sejajar yang dipisahkan oleh udara atau vakum adalah E  /  .
o
Dengan demikian, beda potensial antara dua pelat kapasitor adalah

V  E d
