Bab 4 Kemagnetan

sudah tertentu yang keluar dari celah kedua.

  

+

  

r B 2
     

 E  

  
   v

 B 1     

  

-

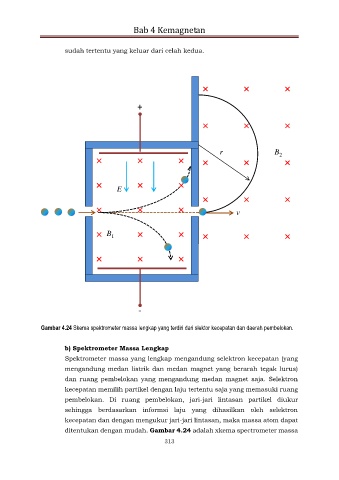

Gambar 4.24 Skema spektrometer massa lengkap yang terdiri dari slektor kecepatan dan daerah pembelokan.

b) Spektrometer Massa Lengkap
Spektrometer massa yang lengkap mengandung selektron kecepatan (yang
mengandung medan listrik dan medan magnet yang berarah tegak lurus)
dan ruang pembelokan yang mengandung medan magnet saja. Selektron
kecepatan memilih partikel dengan laju tertentu saja yang memasuki ruang

pembelokan. Di ruang pembelokan, jari-jari lintasan partikel diukur
sehingga berdasarkan informsi laju yang dihasilkan oleh selektron
kecepatan dan dengan mengukur jari-jari lintasan, maka massa atom dapat

ditentukan dengan mudah. Gambar 4.24 adalah xkema spectrometer massa
313
