Bab 5 Medan Magnet Induksi

Berapa medan magnet yang dihasilkan oleh rel kereta
listrik? Gambar 5.6 adalah skema aliran arus pada kereta listrik.

Arus listrik diambil dari kawat yang menggelantung di atas kereta,
kemudian mengalir kea rah mesin kereta (motor listrik) dan menlair
menuhu ke rel. Daya yang dimiliki kebanyakan motor kereta api

listrik berada antara 4,5 MW sampai 5,2 MW (World Book
Encyclopedia, 2000). Kereta api listrik yang bekerja pada jaringan
AC 50 Hz seperti di Indonesia menggunakan tegangan sekitar 25 kV.
Dengan demikian, arus yang ditarik dari kabel di atas kereta menuju
motor dan menuju ke rel dihitung dengan persamaan I = P/V. Hasil

yang diperoleh adalah antara 180 A – 208 A. Medan magnet yang
dihasilkan di sekitar rel dihitung dengan persamaan Biot-Savart
untuk kawat lurus tak berhingga. Pada ketinggain sekitar 25 cm di

atas rel (kira-kira sama dengan ketinggian mesin mobil yang sedang
melintasi rel, besar medan magnet sekitar 0,000144 T sampai
0,000166 T. Nilai ini sangat kecil dan tidak mungkin memberikan
efek pada mesin kendaraan yang sedang melintasi rel. Medan
sebesar ini kira-kira sama dengan medan magnet pada jarak sekitar

20 cm di depan loudspeaker kecil saat diputarkan musik.

Aliran arus pada
kabel di atas kereta

Gerbong

Aliran arus pada rel
Motor

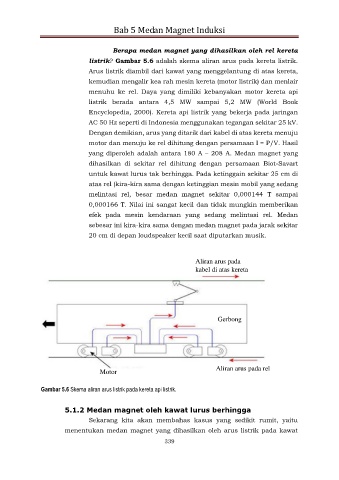

Gambar 5.6 Skema aliran arus listrik pada kereta api listrik.

5.1.2 Medan magnet oleh kawat lurus berhingga
Sekarang kita akan membahas kasus yang sedikit rumit, yaitu

menentukan medan magnet yang dihasilkan oleh arus listrik pada kawat
339
