Bab 6 GGL Induksi dan Induktansi
(a)
I
t
t a t b t c t d
(b)
dI/dt
t
(c)
t

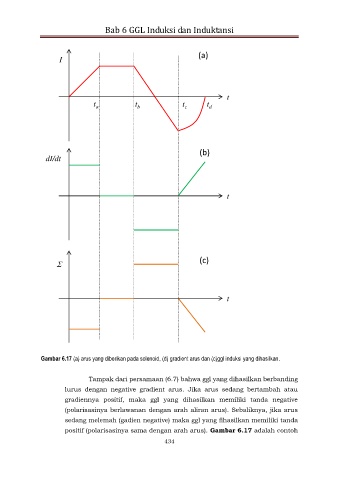

Gambar 6.17 (a) arus yang diberikan pada solenoid, (d) gradient arus dan (c)ggl induksi yang dihasilkan.
Tampak dari persamaan (6.7) bahwa ggl yang dihasilkan berbanding
lurus dengan negative gradient arus. Jika arus sedang bertambah atau
gradiennya positif, maka ggl yang dihasilkan memiliki tanda negative
(polarisasinya berlawanan dengan arah aliran arus). Sebaliknya, jika arus
sedang melemah (gadien negative) maka ggl yang fihasilkan memiliki tanda
positif (polarisasinya sama dengan arah arus). Gambar 6.17 adalah contoh
434
