Bab 6 GGL Induksi dan Induktansi

 maks  NBab  (6.6)

yang merupakan amplitudo ggl yang dihasilkan.
Tampak bahwa ggl yang dihasilkan dinamo berubah secara

sinusoidal (merupakan fungsi sinus atau kosinus). Gambar 6.15 adalah plot
ggl yang dihasilkan dinamo.

 

  m a ks
maks

Waktu, t
, t
aktu
W

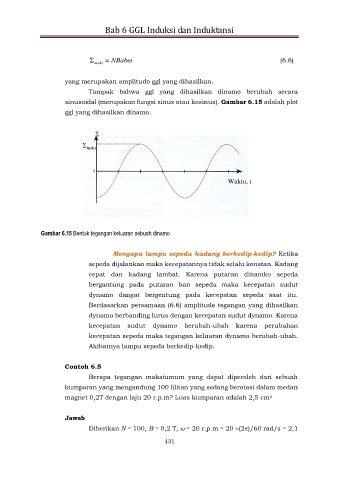

Gambar 6.15 Bentuk tegangan keluaran sebuah dinamo

Mengapa lampu sepeda kadang berkedip-kedip? Ketika
sepeda dijalankan maka kecepatannya tidak selalu konstan. Kadang
cepat dan kadang lambat. Karena putaran dinamko sepeda

bergantung pada putaran ban sepeda maka kecepatan sudut
dynamo dangat bergentung pada kecepatan sepeda saat itu.
Berdasarkan persamaan (6.6) amplitude tegangan yang dihasilkan
dynamo berbanding lurus dengan kecepatan sudut dynamo. Karena
kecepatan sudut dynamo berubah-ubah karena perubahan

kecepatan sepeda maka tegangan keluaran dynamo berubah-ubah.
Akibatnya lampu sepeda berkedip-kedip.

Contoh 6.5
Berapa tegangan maksiumum yang dapat diperoleh dari sebuah
kumparan yang mengandung 100 lilitan yang sedang berotasi dalam medan
magnet 0,2T dengan laju 20 r.p.m? Luas kumparan adalah 2,5 cm
2

Jawab
Diberikan N = 100, B = 0,2 T,  = 20 r.p.m = 20 (2)/60 rad/s = 2,1

431
